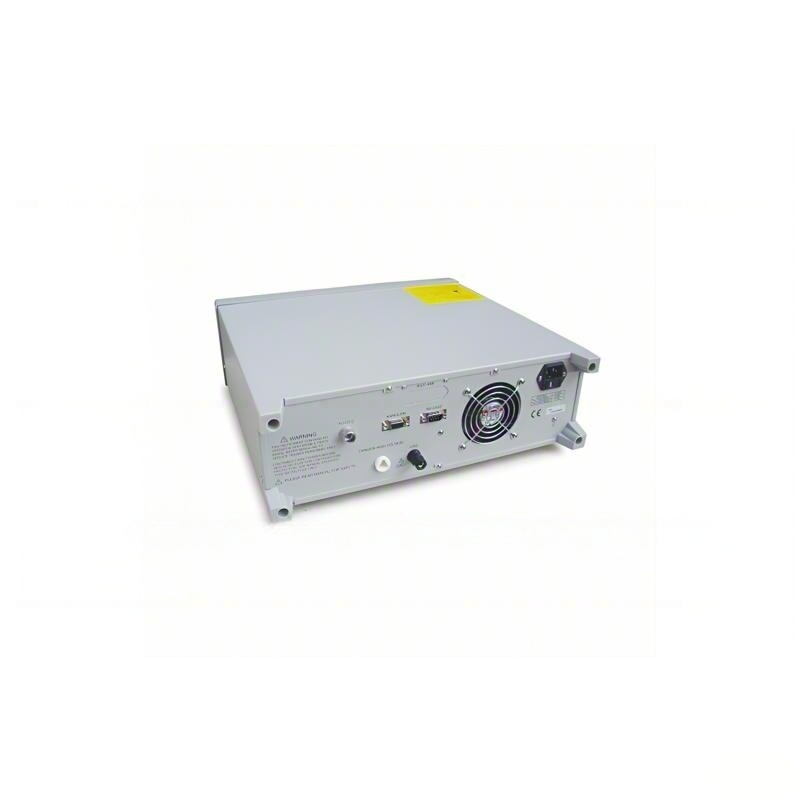

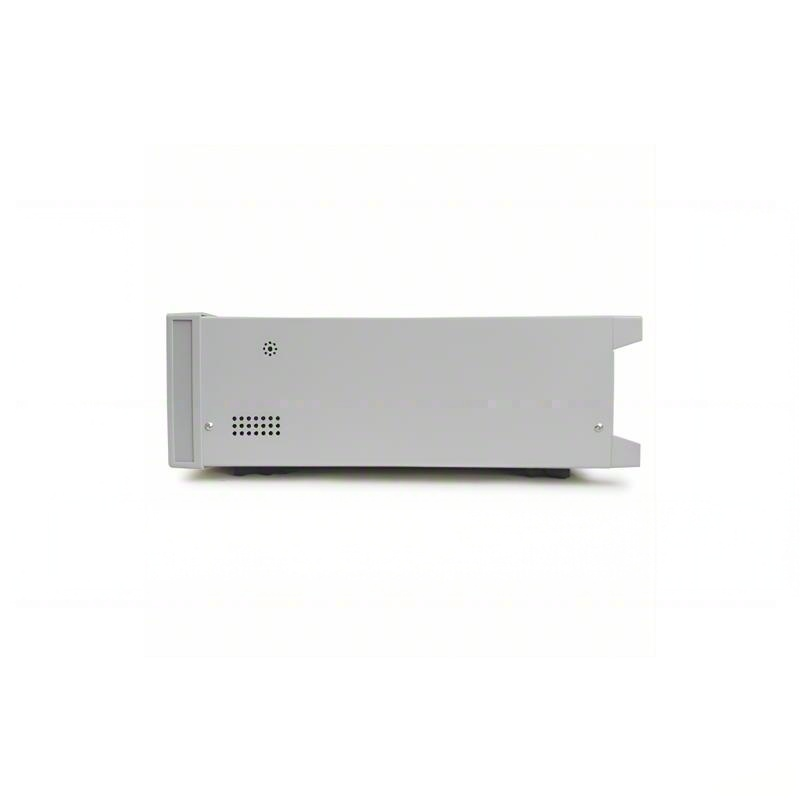

Saluki Серия STB8882A Тестер импульсных обмоток
Импульсный тестер обмоток серии STB8882A, использующий высокоскоростной метод выборки, представляет собой аналитический испытательный прибор нового поколения для оценки изоляционных свойств катушечных изделий.
В процессе тестирования STB8882A сравнивает стандартную форму сигнала, сохраненную в памяти прибора, с формой измеряемого тока. STB8882A выдает результат сравнения «ПРОШЕЛ/НЕ ПРОШЕЛ» в зависимости от площади, дифференциальной площади, коронного разряда, дифференциальной фазы и т. д. Благодаря мощным функциям, точному методу испытаний, гибкой эксплуатации и различным интерфейсам, STB8882A может стать решением для испытаний большинства катушечных обмоток.
Описание
маркер
Ключевые особенности
- Импульсное испытание с низкой индуктивностью: до 10 мкГн
- Испытание с низкой энергией без повреждения катушки
- Быстрое обнаружение изоляции обмотки со скоростью 5,5 измерений/с
- Частота дискретизации до 40 MSPS
- Программируемый режим многотриггерного управления
- Интерфейсы Handler, RS-232C и GPIB (опционально)
- Интерфейс управления многоканальным сканированием: SCANNER (опционально)
Технические характеристики
| Module | STB8882A-3
STB8882A-5 STB8882AS-5 |
|||
| Output Impulse Voltage | 300V-3000V, 50V Steps ± 5% of set value ± 15V;
500V-5000V, 100V Steps ± 5% of set value± 25V. |
|||
| Impulse Energy (1KΩ Resistive Load) | ≤ Max. 90 milli-Joules;
≤ Max. 250 milli-Joules. |
|||
| Inductance Range | ≥ 10μH;
≥ 20μH; ≥ 200μH. |
|||
| Waveform Sampling | Sampling rate:
Resolution: Digits Sampling length: Bytes |
|||
| Input Impedance |
|
|||
| Measuring Speed |
|
|||
| Waveform Measurement | Voltage, Time, Frequency | |||
| Accuracy | Area Size Repetition Accuracy: ±1%
Differential Area Repetition Accuracy: ±1% |
|||
Основная машина
| Module No. | Item | Description |

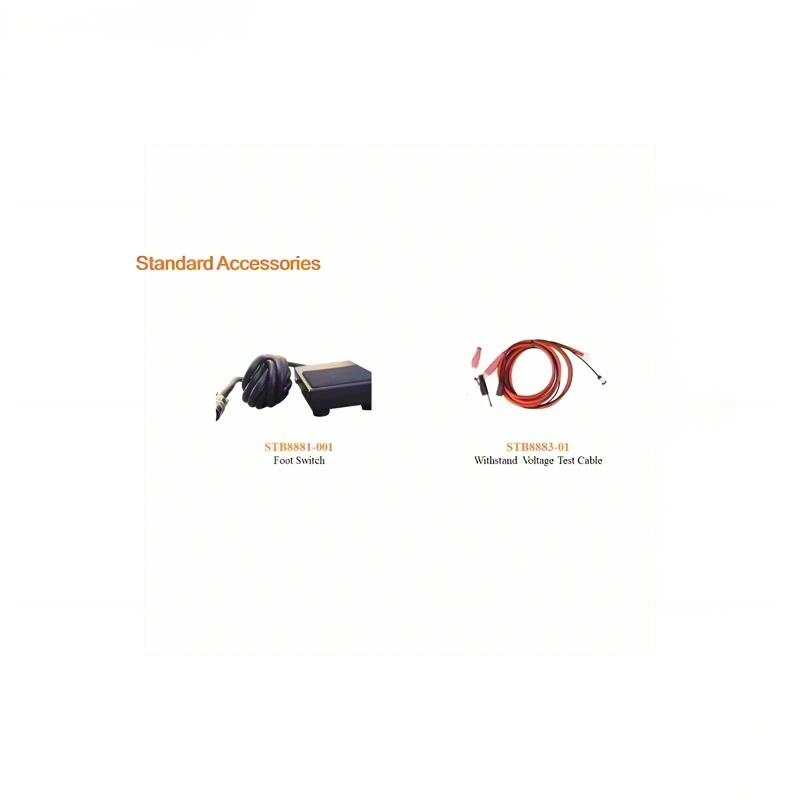

| STB8882A-3 | Impulse Winding Tester | Pass/Fail sound/light alarm output Single Phase, including Withstand Voltage Test Cable and Foot Switch. |
| STB8882A-5 | Impulse Winding Tester | Pass/Fail sound/light alarm output Single Phase, Withstand Voltage Test Cable and Foot Switch. |
| STB8882AS-5 | Impulse Winding Tester | Pass/Fail sound/light alarm output Single Phase/Three Single, Withstand Voltage Test Cable and Foot Switch. |
Параметры
| Module No. | Item | Description |
| SAX0001 | GPIB Interface Board | / |
| SBF0025 | STB8818-USB Main Control Board | / |
