Saluki Серия STH6602 Тестер кабелей/жгутов
Тестер кабелей/жгутов серии STH6602 представляет собой многофункциональную и автоматическую систему комплексного тестирования параметров проводов, которая используется исключительно для проверки качества и надежности соединения различных видов кабелей, жгутов проводов и смещения обмоток.
Описание
маркер
Ключевые особенности
- Тестовый вывод: 64–256 контактов, четырёхконтактный тест
- Проводимость, кратковременное обрыв и короткое замыкание, высокое напряжение, сопротивление изоляции, тестирование компонентов
- (Патент) Технология разделения высокого и низкого напряжения, сопротивление изоляции > 100 ГОм
- Встроенный независимый источник постоянного тока 10 А для испытания на падение давления
- (Патент) 4 режима испытания высоким давлением: парный, дихотомический, автоматический, испытание заземления
- Тестирование сопротивления, ёмкости, диодов и других компонентов с использованием четырёхконтактной технологии тестирования
- Обработчик поддерживает до 40 выходов
- Команда связи поддерживает две системы команд: SCPI
Технические характеристики
| Module | STH6602-1
STH6602B STH6602C STH6602-2 STH6602-3 STH6602-4 |
| 1. Test Signal Source | |
| AC | Frequency: 50Hz-100kHz，Accuracy 0.02%
Range: 0-1Vrms,Accuracy 10% |
| DC | Voltage: 0-5V，Accuracy 10%±1 Digit
Current: 1-20mA，Accuracy 10%±1 Digit |
| Channel board open-off scan signal source | 5Vdc |
| 2. Capacitance Measurement | 1uF-1000μF，Accuracy：10%±1 Digit |
| 3. DCR | 10mΩ-1MΩ，Accuracy：2%±1 Digit |
| 4. Cond./Interval cond | 10mΩ-50Ω |
| 5. Open and Short Circuit | 1kΩ-50kΩ，Accuracy：10%±1 Digit |
| 6. Diode Testing | 0-10V，Accuracy：10%±1 Digit |
| 7. Test Speed | Instant breakpoint：4ms
Instantaneous circuit：5μs-2ms |
Основная машина
| Module No. | Item | Description |

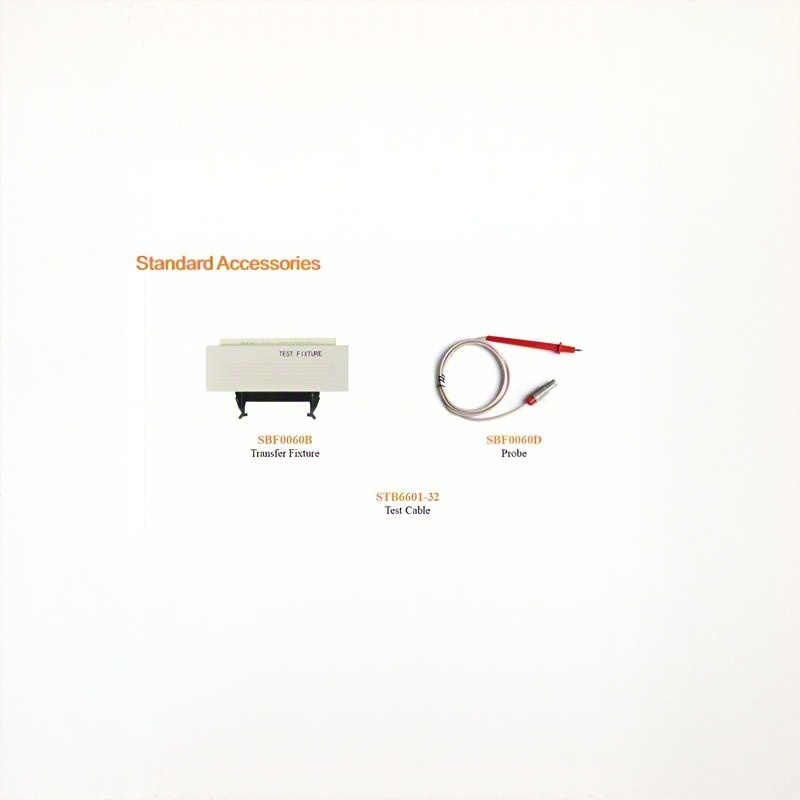

| STH6602-1 | Cable/Harness Tester | AC: 50Hz-100kHz DC: 0V-5V, 64 PINS, including Probe, Transfer Fixture, Test Cable. |
| STH6602B | Cable/Harness Tester | AC: 50Hz-100kHz DC: 0V-5V, 64 PINS, including Probe, Transfer Fixture, Test Cable. |
| STH6602C | Cable/Harness Tester | AC: 50Hz-100kHz DC: 0V-5V, 64 PINS, including Probe, Transfer Fixture, Test Cable. |
| STH6602-2 | Cable/Harness Tester | AC: 50Hz-100kHz DC: 0V-5V, 128 PINS, including Probe, Transfer Fixture, Test Cable. |
| STH6602-3 | Cable/Harness Tester | AC: 50Hz-100kHz DC: 0V-5V, 192 PINS, including Probe, Transfer Fixture, Test Cable. |
| STH6602-4 | Cable/Harness Tester | AC: 50Hz-100kHz DC: 0V-5V, 256 PINS, including Probe, Transfer Fixture, Test Cable. |
