Saluki PS0218G — многоканальный фазово-когерентный генератор сигналов
Многоканальный фазово-когерентный генератор сигналов обладает превосходными характеристиками в областях, требующих высокого качества сигнала и стабильной когерентности каждого канала.
Описание
маркер
Обзор продукта

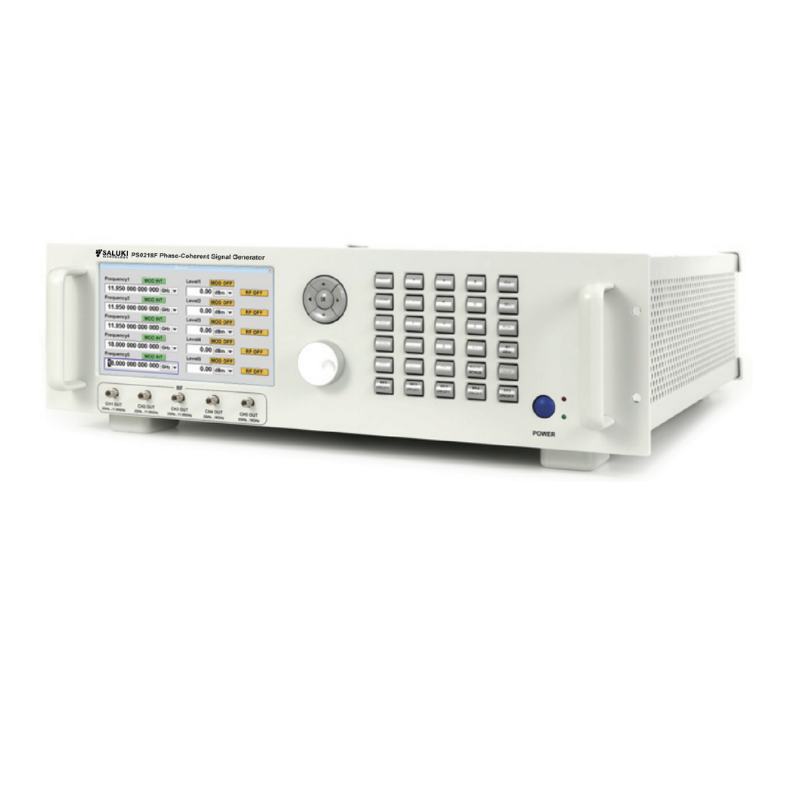

Многоканальный фазово-когерентный генератор сигналов серии Saluki PS0218 — это когерентный генератор сигналов с низким фазовым шумом, поддерживающий 6 каналов. Канал может быть настроен на диапазон частот от 2 ГГц до 11,95 ГГц или от 2 ГГц до 18 ГГц, диапазон выходной мощности от -20 дБм до +22 дБм, каждый канал управляется независимо. Конструкция шасси стандартная, 19-дюймовая, 3U/4U, монтируемая в стойку.

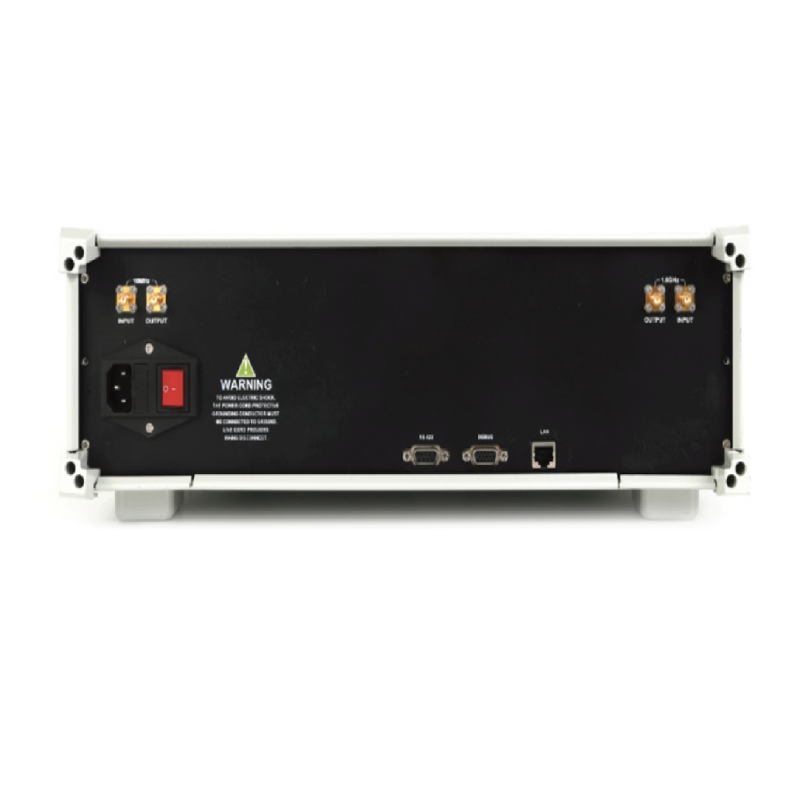

Многоканальный фазово-когерентный генератор сигналов серии Saluki PS0218 демонстрирует превосходные характеристики в областях, требующих высокого качества сигнала и стабильной когерентности каждого канала. Высокостабильный термостатированный кварцевый генератор обеспечивает превосходную точность и стабильность частоты. Кроме того, источник сигнала оснащен высокочастотными входными и выходными портами опорного сигнала, что обеспечивает строгую фазовую когерентность между несколькими выходными каналами и несколькими приборами, а также долговременную стабильность.
Изделие оснащено интерфейсом управления по локальной сети (LAN), обеспечивающим удобное и эффективное программное управление. Дистанционное управление прибором можно быстро реализовать через любую хост-систему, а интерфейс прикладного программирования (API) и примеры программирования значительно упрощают управление программой прибора.
Характеристики
Диапазон частот: 2–18 ГГц
Независимое управление несколькими выходами каналов
Строгая когерентность между каналами
24-часовой дрейф частоты канала ≤±1°
Сверхнизкий фазовый шум и сверхвысокая выходная мощность
Применение
Гетеродин модулятора
Частота дискретизации распределенной системы сбора данных
Частота дискретизации ускорителя частиц
Технические характеристики
| Output | |
| Model | PS0218G |
| Frequency Range | 2 to 11.95 GHz
2 to 18 GHz |
| Output Channel | 6 Channels |
| Frequency Resolution | 0.01Hz |
| Output Power (max.) | +22dBm @＜8GHz
+20dBm @8～12GHz +18dBm @＞12GHz |
| Output Power (min.) | -20dBm |
| Power Resolution | 0.01dB |
| Output Signal Noise | ≤-70dBc @≤12GHz
≤-65dBc @＞12GHz |
| Output Signal Harmonics | ≤-50dBc @10dBm Output |
| Phase stability | ≤±1°(10GHz, 24h) |
| SSB Phase Noise (10GHz) | ≤-75dBc/Hz@100Hz
≤-108dBc/Hz@1KHz ≤-113dBc/Hz@10KHz ≤-113dBc/Hz@100KHz ≤-120dBc/Hz@1MHz ≤-138dBc/Hz@10MHz |
| Output synchronous frequency | |
| Output frequency | 1.6GHz |
| Input frequency | 1.6GHz |
| Environment | |
| Operating Temp. | 0°C to +50°C |
| Relative Humidity | 20% to 80% (+30%) |
| Overview | |
| Control Interface | RJ-45 (TCP/IP over Ethernet ) |
| Power Supply | 85 to 264VAC，50Hz to 60Hz, 270W |
| Dimension | 483mm*134mm*559mm |
| Weight | ≤20kg |
