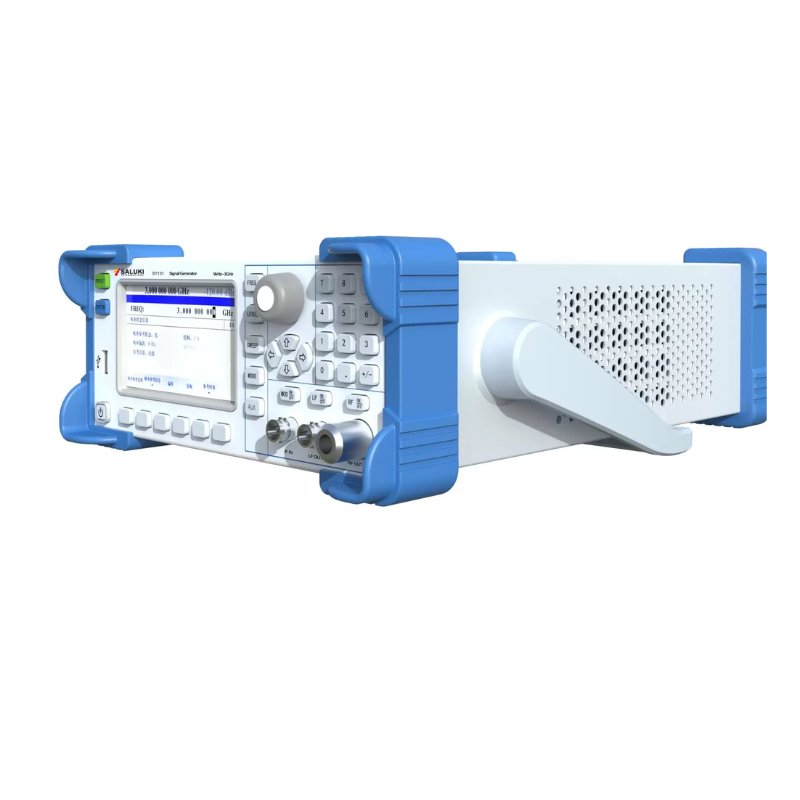

Saluki S1131 – Генератор ВЧ-сигналов
«Компактное, лёгкое и простое» решение для генерации сигналов 3 ГГц
Описание
маркер
Обзор продукта
Генератор ВЧ-сигналов S1131 предлагает инженерам компактное, лёгкое и простое решение для генерации сигналов в диапазоне 3 ГГц. Несмотря на то, что это прибор начального уровня, S1131 обеспечивает большинство часто используемых функций, необходимых инженерам, таких как генерация немодулированных сигналов, AM/FM/PM/импульсная модуляция, цифровая модуляция (ASK, FSK, PSK), повышение частоты, выход НЧ и т. д. S1131 также предоставляет гибкие интерфейсы и поддерживает SCPI для удобного удалённого управления. S1131 идеально подходит для образовательных целей, производства и обслуживания ВЧ-компонентов.
Основные характеристики
Диапазон частот от 9 кГц до 3 ГГц
Типичная выходная мощность от -120 дБм до +10 дБм
Стандартная функция низкочастотного выходного сигнала: поддерживаются синусоидальная, прямоугольная, треугольная и пилообразная формы сигнала
Стандартные функции аналоговой модуляции: АМ, ЧМ, ФМ и импульсная модуляция, минимальная длительность импульса 100 нс
Стандартные функции цифровой модуляции: ASK, 2/4/8FSK, 2/4/8PSK
Поддержка линейной частотной модуляции, возможность имитации радиолокационных сигналов
Стандартный входной сигнал ПЧ, интерфейс дистанционного управления USB/LAN, поддержка SCPI
Технические характеристики
| Frequency Range | 9 kHz to 3 GHz |
| Frequency Resolution | 0.23 dB |
| Internal Reference Frequency | 10 MHz |
| Temperature Stability | ±0.5ppm (option: ±5ppb) |
| Internal Reference Output | 10 MHz, +2 dBm (typ.) |
| Sweep Mode | Step sweep, List sweep |
| Trigger Mode | Auto, External |
| Output Power Range | -120 dBm to 10 dBm |
| Output Power Resolution | 0.01 dB |
| VSWR | < 1.8 |
| SSB Phase Noise | Carrier Frequency Offset @f=300MHz:
• ≤-105 dBc / Hz @ 10kHz offset • ≤-115 dBc / Hz @ 100kHz offset Carrier Frequency Offset @f=1GHz: • ≤-93 dBc / Hz @ 10kHz offset • ≤-105 dBc / Hz @ 100kHz offset |
| Harmonic | < -30 dBc (typ.) |
| Non-Harmonic | < -50 dBc (typ.) |
| Analog Modulation Functions | AM, FM, PM, Pulse |
| Internal Modulation Signal Waveform | • Sine wave: 0.1Hz – 500kHz
• Square: 0.1Hz – 20kHz • Triangle/ Sawtooth: 0.1Hz – 100kHz |
| RF Output Interface | Type-N, 50 Ω |
| Telecommunication Interface | USB, LAN, RS232 |
| Power Supply | 110 – 240V 50/60Hz |
| Dimension | 340 (W) × 110 (H) ×230 (D) mm |
| Weight | < 5kg |
