Saluki S1433D – Портативный генератор сигналов
Ручной прибор, специально разработанный для полевых испытаний
Описание
маркер
Обзор продукта
Генератор сигналов серии Saluki S1433 — это портативный прибор, специально разработанный для полевых испытаний. Он обладает функциями вывода непрерывного сигнала, ЧМ/АМ/импульсной модуляции, регулировки амплитуды в широком динамическом диапазоне, пошагового/списочного сканирования и т.д. Интегрированная конструкция с большим емкостным сенсорным экраном 8,4 дюйма обеспечивает удобство работы.
Генератор сигналов серии S1433 отличается компактными размерами, гибким питанием и хорошей адаптируемостью к рабочей среде, что делает его идеальным для использования на месте. Он может применяться для полевой установки, отладки и ежедневного обслуживания, диагностики неисправностей электронных интегрированных систем, проверки производительности приемников, тестирования коммуникационного, радиолокационного, навигационного и другого оборудования.
Основные характеристики
Широкий диапазон частот: от 1 МГц до 20 ГГц
Высокое разрешение по частоте: 0,1 Гц
Превосходные показатели фазового шума: -110 дБн/Гц при смещении частоты 10 кГц на несущей 10 ГГц (типичное значение)

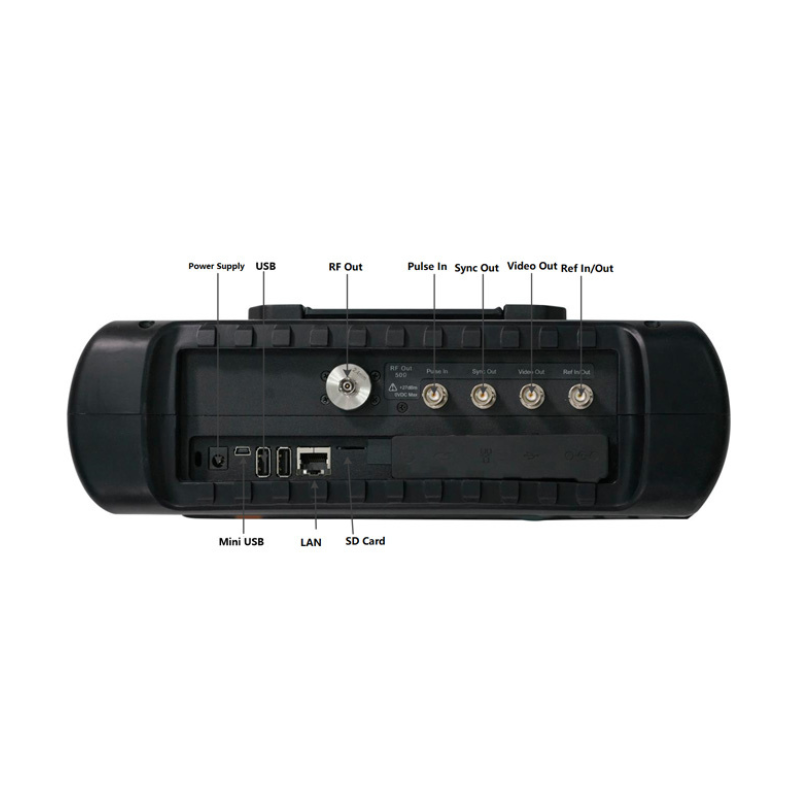

Различные вспомогательные тестовые интерфейсы: опорный вход/выход, импульсный вход, выход мониторинга, выход синхронизации и т. д.
Поддержка функции управления программой через интерфейсы LAN и USB
Гибкий режим питания: питание от аккумулятора или адаптера питания
Большой 8,4-дюймовый экран с ярким ЖК-дисплеем, удобным емкостным сенсорным экраном и многооконным режимом отображения
Основные технические характеристики
| Frequency Range | S1433D: 1 MHz to 20 GHz, |
| Frequency Resolution | 0.1Hz |
| Internal Timebase | Aging rate: ±0.5×10-6/year
Temperature effects: ±0.3×10-6 (-10℃ to 50℃, versus 25℃±5℃) |
| Reference Input | Frequency: 1MHz – 100MHz, step 1MHz
Power: -5dBm to +10dBm, impedance: 50Ω |
| Reference Output | Frequency: 10MHz
Power: >0dBm, 50Ω impedance |
| Sweep Features | Sweep mode: step, list
Sweep points: 2 to 1601 Dwell time: 10ms to 100s Trigger mode: auto/manual |
| Stable Output Power Range | • 1MHz≤f<2.5GHz: -120dBm to +5dBm
• 2.5GHz≤f≤10GHz: -120dBm to +10dBm • 10GHz<f≤20GHz: -120dBm to +5dBm |
| Level Accuracy | • -10dBm<P≤maximum stable output power: ±1.0dB
• -60dBm<P≤-10dBm: ±1.5dB • -90dBm<P≤-60dBm: ±1.8dB |
| SWR | • 1MHz≤f≤20GHz: <1.8:1 |
| Reverse Power | Maximum +27dBm (0V DC, rating) |
| Harmonics | • 1MHz≤f≤1.5GHz: ≤-40dBc
• 1.5GHz<f≤2.5GHz: ≤-30dBc • 2.5GHz<f≤19GHz: ≤-40dBc
(Measured at +5dBm or maximum specified power, whichever is lower) |
| Non-harmonics | • 1MHz≤f≤2.5GHz: ≤-54dBc
• 2.5GHz<f≤5GHz: ≤-60dBc • 5GHz<f≤10GHz: ≤-56dBc • 10GHz<f≤20GHz: ≤-50dBc (0dBm, >10kHz offset) |
| Pulse Modulation | On/off ratio: ≥80dB
Rise/fall times: ≤30ns Minimum pulse width ALC ON: 1us (Deviation±50ns) Minimum pulse width ALC OFF: 100ns (Deviation±20ns) |
| Amplitude Modulation | Modulation type: Linear modulation, exponent modulation
Modulation rate (3dB bandwidth): DC – 20kHz Maximum depth: linear closed loop: ≥90%, exponent closed loop: ≥20dB Linear AM accuracy: ± (5%× setting depth＋1%) (at 1kHz modulation rate) Exponent AM accuracy: ± (5%× setting depth＋1dB) (at 1kHz modulation rate) |
| Frequency Modulation | Modulation rate (3dB bandwidth): DC – 20kHz
Maximum peak deviation: N×800kHz (N: YO harmonic number) , accuracy: ±10% (at 1kHz) Distortion: ±3% (at 1kHz, 100kHz offset, 300Hz – 3kHz demodulation bandwidth) |
| RF Output Port | S1433D: N (female) , impedance: 50Ω |
| Power Supply | Power adapter: input 100 – 240V, 50/60Hz AC, output 15VDC, 4A
Lithium electronic battery: 10.8V, 9900mAh |
| Dimension | 314 (W) × 218 (H) × 91 (L) mm (excluding handle, foot mat and footing) |
| Weight | ≤ 5.5kg (including battery) |
