Цифровой синхронный усилитель SE2011 – это новейший продукт, сочетающий в себе превосходные характеристики и широкополосные возможности измерений. Прибор, основанный на технологии цифровой модуляции, оснащен 24-битным высокоточным аналого-цифровым преобразователем (АЦП) и 16-битным высокоскоростным аналого-цифровым преобразователем (ЦАП). Благодаря новой потоковой архитектуре он способен точно, быстро и гибко обнаруживать эффективные компоненты сигнала, скрытые в сильном шуме.
SE2011 может не только одновременно измерять амплитуду и фазу входного сигнала, но и достигает мирового уровня по таким ключевым показателям производительности, как точность измерений, рабочий диапазон частот, отношение сигнал/шум и динамический резерв. Кроме того, новые функции измерения нескольких гармоник, осциллографа и анализатора спектра, а также ПИД-регулятора делают SE2011 широко применимым для различных задач в научных исследованиях и промышленности.
SE2011 is equipped with a low-noise analog front-end amplifier that can efficiently process differential or single-ended signals, with an equivalent input noise as low as 2.5nV/√Hz. The input impedance of this channel is 10MΩ, and the full-scale sensitivity range is 1nVrms to 5Vrms. In addition, the signal input channel uses a high-precision 24-bit ADC, and the dynamic range can reach more than 130dB.
SE2011, основанный на 16-разрядном цифро-аналоговом преобразователе (ЦАП) с частотой дискретизации 32 Мвыб/с, способен генерировать высокоточные синусоидальные сигналы в диапазоне частот от 1 Гц до 250 кГц и может регулировать постоянное смещение. Диапазон амплитуды сигнала составляет от 0,1 В до 5 В (среднеквадратичное значение), а диапазон постоянного смещения — ±5 В (среднеквадратичное значение). Для внешних устройств, требующих напряжения смещения, таких как электрооптические модуляторы, SE2011 может напрямую управлять устройством без дополнительного усилителя преобразования уровня благодаря своим превосходным характеристикам. Фаза выходного сигнала синхронизирована с внутренним генератором прибора, а смещение фазы может устанавливаться независимо. Кроме того, SE2011 поддерживает функции модуляции AM/FM/PM, что позволяет пользователям удобно управлять модуляцией системы.
В качестве опорного сигнала усилителя с фазовой автоподстройкой частоты можно выбрать синусоидальный или прямоугольный сигнал в соответствии с фактическими потребностями пользователя, либо использовать опорный сигнал, синтезированный цифровым способом внутри прибора. Когда SE2011 установлен в режим внутреннего опорного сигнала, высокоточный генератор и алгоритм цифрового синтеза внутри прибора генерируют синусоидальный сигнал для умножения входного сигнала, при этом внутренний опорный сигнал практически не подвержен влиянию фазового шума. Благодаря технологии цифрового сдвига фазы разрешение по фазе внутреннего опорного сигнала может достигать 1 мкград.
В режиме внешнего опорного сигнала SE2011 может принимать синусоидальный сигнал или сигнал уровня ТТЛ-логики в качестве внешнего опорного сигнала, который будет синхронизирован внутренней цифровой фазовой автоподстройкой частоты. На основе частоты опорного сигнала SE2011 может обнаружить ту же частоту сигнала и его гармоник, а также может обнаружить до 10 000 гармоник основной частоты, но максимальная частота гармоники не может превышать верхний предел полосы измерения прибора.
SE2011 оснащен 8 синхронными демодуляторами, каждый из которых управляется независимо. Постоянные времени SE2011 гибко устанавливаются в диапазоне от 100 нс до 3 кс, и пользователи могут настраивать их в соответствии со своими потребностями. Крутизна спада фильтра может быть выбрана в диапазоне от 6 до 48 дБ/октаву, в общей сложности до 8 порядков. Благодаря технологии цифровой модуляции и усовершенствованной структуре фильтра, SE2011 обладает более высоким динамическим запасом (>130 дБ), более точной фазой (абсолютная фазовая ошибка <1°), нулевым дрейфом постоянной составляющей и превосходными ортогональными характеристиками по сравнению с традиционными аналоговыми синхронными усилителями. Кроме того, OE2011 оснащен дополнительным синхронным фильтром, который может быстро устранить влияние гармоник сигнала, гарантируя прибору точное обнаружение низкочастотных сигналов и быстрое реагирование.

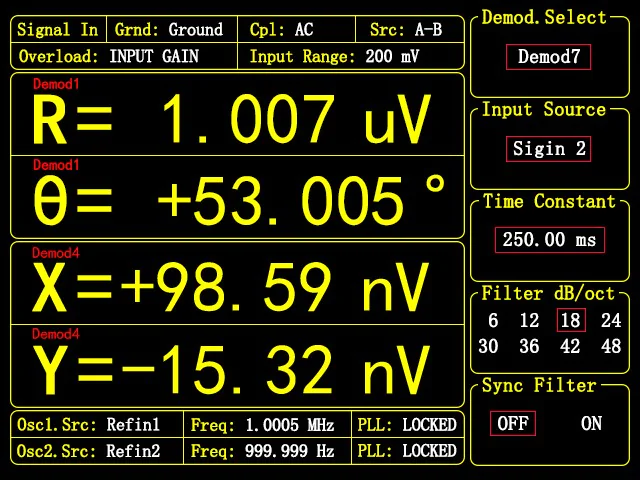

SE2011 оснащен 5,6-дюймовым цветным TFT-дисплеем с разрешением 640×480, который служит основным интерфейсом прибора. Прибором можно управлять полностью автономно с помощью клавиатуры. На дисплее пользователи могут просматривать параметры демодулятора по осям X, Y, R, θ и другие параметры, а также настраивать ряд базовых параметров, таких как константы фильтра. Управление интуитивно понятно и удобно.

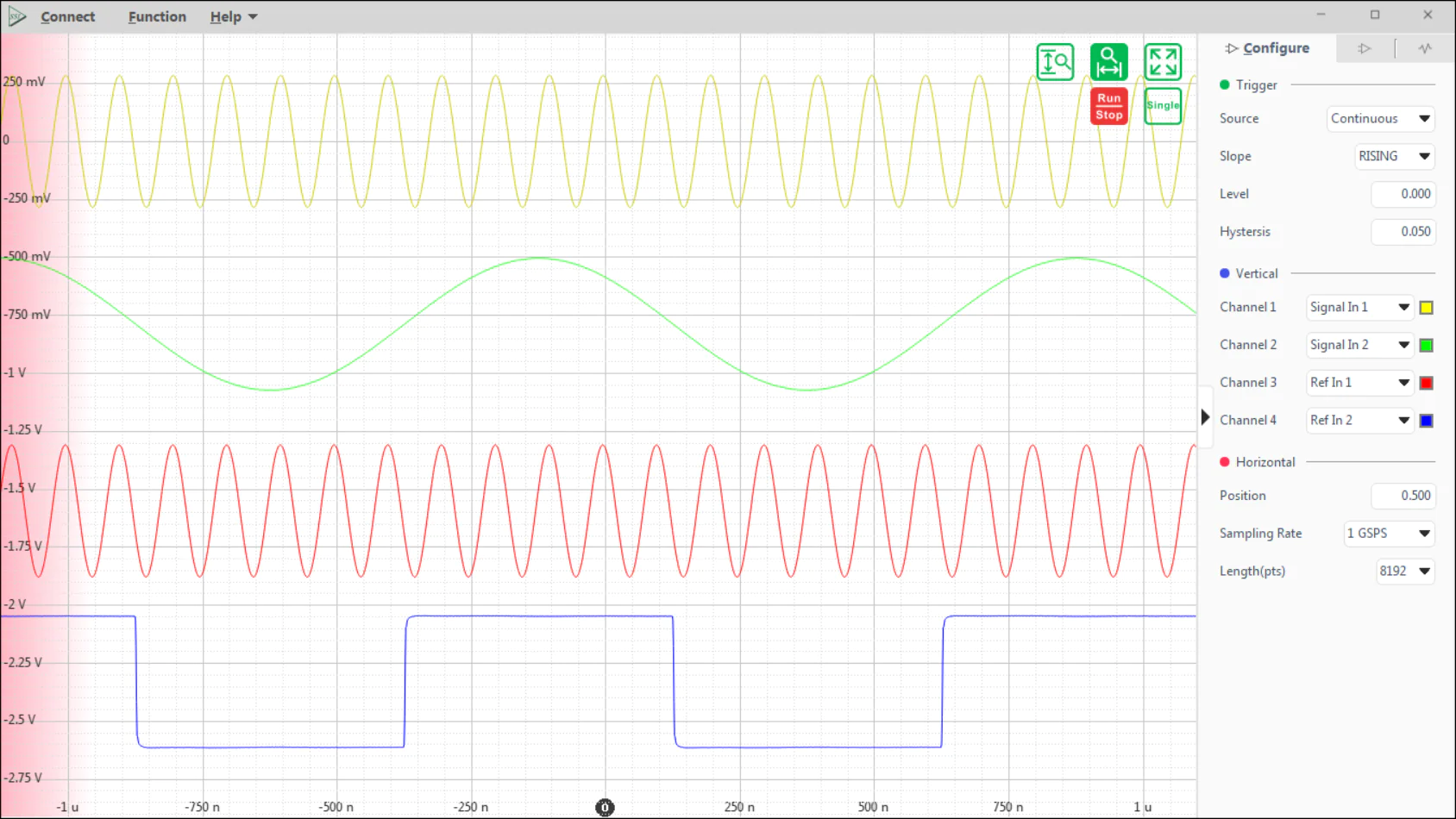

Функция осциллографа имеет 2 канала сигнала, дополнительный вход сигнала, опорный вход, выход сигнала, вспомогательный вход и выход, а также несколько режимов запуска для отображения сигналов во временной области в реальном времени. Каждый канал имеет максимальную глубину дискретизации 65536 и регулируемое время дискретизации от 65 мкс до 1 с.
| 1. Signal Channel | |
| Voltage Input Mode | Single-ended or Differential |
| Current Input Mode | Single-ended signal (transimpedance input) |
| Full-scale Sensitivity | 1 nV to 5 V |
| Impedance | • Voltage: 10 MΩ // 25 pF
• Current: 100 Ω or 1 kΩ |
| Dynamic Reserve | > 130 dB |
| Gain Accuracy | 0.5% typ, 1% max |
| Voltage Noise | 3.5nV/√Hz (f ≥ 1 kHz) 2.5 nV/√Hz(f ≥ 10 kHz) |
| Current Noise | 20 fA/√Hz (f = 97Hz) |
| 2. Reference Channel | |
| Input | • Channel:2
• Frequency range: 10 μHz – 250 kHz • Supported input waveforms: Square or sine wave • Input impedance: 1 MΩ |
| Phase | • Resolution: 1 µdeg
• Absolute phase error: Typical ±0.5deg, Maximum ±1deg • Orthogonality: < 200 ppm/℃ • Harmonic detection: 1-10000F (nF < 250 kHz) |
| Acquisition Time | • Internal ref.: Real-time collection
• External ref.: 10 or 100 signal cycles |
| 3. Oscillator | |
| • Number of digital oscillators: 2
• Digital output: no zero drift on all setting • Display: no zero drift on all setting • Analog output: <5 ppm/℃ for all dynamic reserve settings |
|
| Harmonic Rejection | -90 dB |
| Time Constant | • 10 µs to 3 ks (<200 Hz)
• 10 µs to 30 s (>200 Hz) (6, 12, 18, 24 dB/oct rolloff) |
| Synchronous Filters | Available below 200 Hz (18, 24 dB/oct rolloff) |
| 4. Internal Oscillator | |
| Frequency | • Range: 1 mHz to 102 kHz
• Accuracy: 2 ppm + 10 µHz • Resolution: 1 mHz |
| Distortion | • -80 dBc (f < 10 kHz)
• -70 dBc (f > 10 kHz) |
| Amplitude | 0.001 to 5 Vrms |
| Accuracy | 1% |
| Stability | 50 ppm/℃ |
| Output | Sine output on front panel, and TTL sync output on rear panel |
| 5. Interface | RS-232 to USB interface, and IEEE-488 interface (optional). |
| 6. Outputs | |
| CH1 and CH2 Outputs | • Function: output X, Y, R, θ
• Output voltage: ±10 V full scale, 30 mA max output current • Update rate: 312.5 kHz |
| 7. Display | |
| Screen | 5.6 inch, 640×480 TFT |
| Screen Format | Single or dual display |
| Display Quantities | Each display shows one trace, traces can be defined as X,Y,R,θ |
| Display Types | Numerical form, bar graph, polar plot and strip chart |
| 8. General | |
| Power Requirement | • Voltage: 220 – 240 VAC, 100 – 120 VAC (optional)
• Frequency: 50/60 Hz • Power: 30 W |
| Dimension | 448 (W) × 148 (H) × 513 (D) mm (with feet) |
| Weight | 11 kg |
