Saluki SE2041 Синхронный усилитель DSP
Цифровой синхронный усилитель SE2041 обеспечивает превосходные характеристики в полосе пропускания от 1 мГц до 60 МГц. Благодаря новейшим технологиям цифровой обработки сигналов и высокоскоростному 14-разрядному АЦП с частотой выборок 250 млн. выборок в секунду, SE2041 легко определяет фазу и амплитуду слабых сигналов, подавленных различными сильными шумами. По своим характеристикам SE2041 не уступает другим синхронным усилителям, представленным в мире, а по некоторым параметрам даже превосходит их, например, по точности измерений, отношению сигнал/шум и динамическому резерву, что полностью удовлетворяет потребности научных исследований и промышленного применения.
Описание
маркер
Основные характеристики
- Диапазон частот от 1 мГц до 60 МГц
- Полная шкала чувствительности от 1 нВ до 1 В
- Постоянная времени от 30 нс до 4 кс
- Динамический запас > 120 дБ
- Входной шум до 6 нВ/√Гц при 100 кГц
- До 4 демодуляторов
- Высокопроизводительный генератор сигналов
- Автоматическая настройка
- Измерение нескольких гармоник
- Двухфазная структура гарантирует более высокую точность
- Цветной TFT-ЖК-экран 5,6 дюйма, одинарный или двойной
- Поддержка дистанционного управления, встроенная бесплатная программа LabVIEW

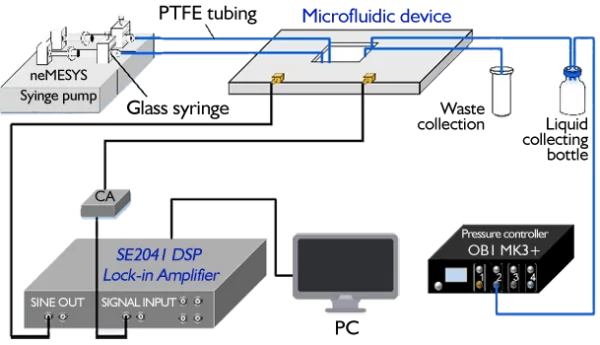

Применение синхронного усилителя в биомедицине
Развитие биомедицины привело к появлению более высоких диапазонов частот и чувствительности для измерения электроимпедансной спектроскопии клеточных и субклеточных компонентов. В настоящее время наиболее эффективным методом является использование цифрового синхронного усилителя для создания микрофлюидного устройства для измерения электроимпедансной спектроскопии.
Метод импедансной цитометрии подходит для наблюдения за размером и скоростью движения клеток в микрофлюидных каналах. Он основан на мониторинге изменений диэлектрических свойств клеток при прохождении через две пары электродов в микрофлюидном канале. Он отличается малым временем отклика, отсутствием маркировки и интегрированными функциями классификации.
Технические характеристики
| 1. Signal Channel | |
| Voltage Input Mode | Single-ended or Differential |
| Full-scale Sensitivity | 1 nV to 1 V in a 1-2-5 sequence |
| Impedance | Voltage: 50 Ω // 5 pF or 10 MΩ // 5 pF, AC or DC coupled |
| C.M.R.R | >70 dB to 100 Hz, >50 dB to 100kHz |
| Dynamic Reserve | > 120 dB |
| Gain Accuracy | 0.5% typ (<1 MHz), 3% max |
| Noise | • 6 nV/√Hz at 99.99 kHz
• 14 nV/√Hz at 997 Hz |
| Gounding | BNC shield can be grounded or floated via 1 kΩ to ground |
| 2. Reference Channel | |
| Input | • Frequency range: 1 mHz to 60 MHz
• Reference input: TTL or Sine • Input impedance: 1 MΩ//5 pF • TTL level: VINH>3 V , VINL<0.5 V • Sine reference level: 0.2 V < VPP< 10 V, Freq. > 1 Hz |
| Phase | • Resolution: 0.001 deg
• Absolute phase error: < 1 deg typ (<1 MHz), 5 deg max • Relative phase error: < 1 mdeg • Orthogonality: 90° ± 0.001° • Phase noise: (Internal ref.) Synthesized, <0.0001°rms at 1 kHz; (External ref.) 0.005°rms at 1 kHz (100 ms time constant, 12 dB/oct) • Drift: <0.01°/℃ below 100 kHz, <0.1°/℃ above 100 kHz |
| Harmonic Detection | 2F, 3F, …nF to 60 MHz (n<32767) |
| Acquisition Time | • Internal ref.: instantaneous acquisition
• External ref.: (2 cycles + 5 ms) or 40 ms, whichever is larger |
| 3. Demodulator | |
| Stability | • Digital output: no zero drift on all setting
• Display: no zero drift on all setting • Analog output: <50 ppm/℃ for all dynamic reserve settings |
| Harmonic Rejection | -90 dB |
| Time Constant | 30 ns to 4.4 ks (6,12,18,24, 30,36,42,48 dB/oct rolloff) |
| Synchronous Filters | Available below 200 Hz (18,24,30,36,42,48 dB/oct rolloff) |
| 4. Internal Oscillator | |
| Frequency | • Range: 1 mHz to 60 MHz
• Accuracy: 2 ppm + 10 µHz • Resolution: 1 mHz |
| Distortion | • -80 dBc (f < 100 kHz)
• -60 dBc (f > 1 MHz) |
| Amplitude | 1 μV to 1 Vrms |
| Accuracy | 0.5% typ (<1 MHz), 2% max |
| Stability | 50 ppm/℃ |
| TTL Output | 5V TTL/CMOS level, 50Ω output impedance |
| 5. Interface | USB2.0, RS-232(DB-9) and 1000Mbps Enthernet |
| 6. Inputs & Outputs | |
| AUX Inputs | • Function: 4 channel inputs
• Voltage: ±10 V full scale, 0.1 mV resolution • Impedance: 1 MΩ |
| AUX/CH Outputs | • Function: 4 channel inputs
• Voltage: ±10 V full scale, 0.1 mV resolution • Impedance: 1 MΩ |
| Drive Current | 30 mA max output current |
| 7. Display | |
| Screen | 5.6 inch, 640×480 TFT |
| Screen Format | Single or dual display |
| Display Quantities | Each display shows one trace, traces can be defined as X,Y,R,θ |
| Display Types | Numerical form, bar graph |
| 8. General | |
| Power Requirement | • Voltage: 220 – 240 VAC, 100 – 120 VAC (optional)
• Frequency: 50/60 Hz • Power: 50 W typ, 70W max |
| Dimension | • 448 (W) × 148 (H) × 513 (D) mm (with feet)
• 448 (W) × 133 (H) × 513 (D) mm (without feet) |
| Weight | 12 kg |
