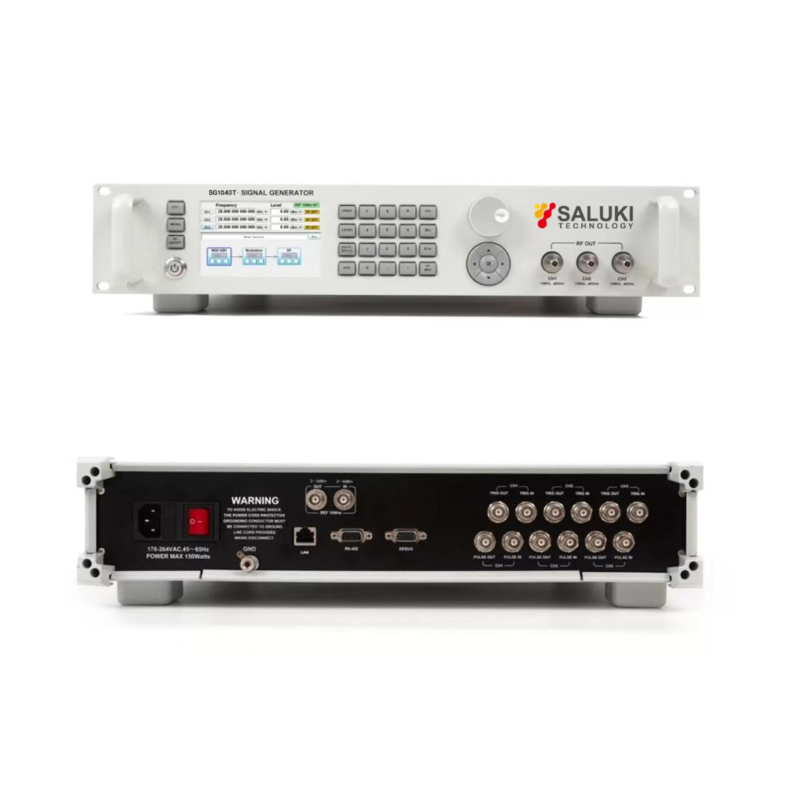

Saluki SG1040A — Аналоговый СВЧ-генератор сигналов
Источник СВЧ-сигнала высокой мощности со сверхнизким фазовым шумом и многоканальным выходом
Описание
маркер
Обзор продукта
Аналоговый СВЧ-генератор сигналов серии Saluki SG10XX — это многоканальный источник СВЧ-сигналов высокой мощности со сверхнизким фазовым шумом. Диапазон рабочих частот генератора составляет от 9 кГц до 12, 24, 40, 45 и 67 ГГц с разрешением по частоте всего 0,001 Гц. Он также имеет функцию узкополосной импульсной модуляции, что позволяет реализовать многоканальный когерентный выходной сигнал. Один генератор может поддерживать до 8 каналов. Частота и мощность каждого канала могут регулироваться независимо или совместно. Генератор поддерживает регулируемую фазу и двухтональный выходной сигнал. Аналоговый СВЧ-генератор серии SG10XX обладает превосходными характеристиками в приложениях, требующих минимального фазового шума, широкого динамического диапазона выходной мощности, возможности одновременного тестирования нескольких каналов и портативности. Это очень экономичный источник аналоговых СВЧ-сигналов.
Области применения
НИОКР/Замена гетеродина/Тестирование компонентов/Тестирование чувствительности приёмника/Микроволновые фотоны/Тестирование фазированных антенных решёток/Низкоорбитальные спутники
Основные характеристики
Соответствие характеристик продукта бюджету на закупку
Максимальная выходная мощность: >+20 дБм (тип. при 10 ГГц)
Фазовый шум <-115 дБн/Гц (тип., 10 ГГц, смещение 1 кГц)
Многоканальный когерентный выход
С функцией узкополосной импульсной модуляции, минимальная длительность импульса 50 нс
Высокая степень интеграции и компактность
Основные технические характеристики
| Frequency Range |
|
||||||||||||||||
| Isolation between channels | ＞80dB | ||||||||||||||||
| Frequency Resolution | 0.001Hz | ||||||||||||||||
| Time base aging rate | After 30 days <±0.1ppb/day (nominal value)
<±1ppm/year (nominal value) |
||||||||||||||||
| Phase Noise | <-115dBc/Hz (typ., 10GHz, 1kHz offset) | ||||||||||||||||
| Harmonics(Option S1134P-LFB002) | • 9kHz＜f≤10MHz: <-30dBc
• 10MHz＜f≤200MHz: <-40dBc • 200MHz＜f≤2GHz: <-55dBc • 2GHz＜f≤23GHz: <-55dBc (Output Power: +10dBm) |
||||||||||||||||
| Non-harmonics | • 9kHz≤f≤10MHz: <-65dBc
• 10MHz＜f≤250MHz: <-75dBc • 250MHz＜f≤6GHz: <-80dBc • 6GHz＜f≤12GHz: <-75dBc • 12GHz＜f≤24GHz: <-70dBc • 24GHz＜f≤40GHz: <-65dBc
(Output Power: 0dBm, 3 kHz offset) |
||||||||||||||||
| Reference | • Internal reference frequency stability: ±2e-8 0°C to +50°C
• External reference input power: +5±3dBm • Internal reference output power: +10±1dBm, 50Ω Load |
||||||||||||||||
| Output Power | Maximum output power:
• 10MHz to 20GHz: ≥+15dBm • 20GHz to 40GHz: ≥+13dBm Minimum output power: • -120dBm/-90dBm |
||||||||||||||||
| SWR | • ≤2GHz: <1.40:1
• 2GHz to 24GHz: <1.50:1 • 24GHz to 40GHz: <1.60:1 |
||||||||||||||||
| Dimension | 2U: 88mm (H) * 320mm (W) * 400mm (D)
2U: 88mm (H) * 483mm (W) * 559mm (D) (each channel of dual or three channels is below 24GHz) 3U: 134mm (H) * 483mm (W) * 559mm (D) (three channels, output is higher than 24GHz)
|
||||||||||||||||
| Weight | Single Channel ≤10kg
Dual Channel ≤16kg Three Channels ≤20kg |
||||||||||||||||
| Program control port |
|
||||||||||||||||
| Input and Output |
|
