Saluki STB8883S4-5/STB8883S8-5Импульсный тестер обмоток

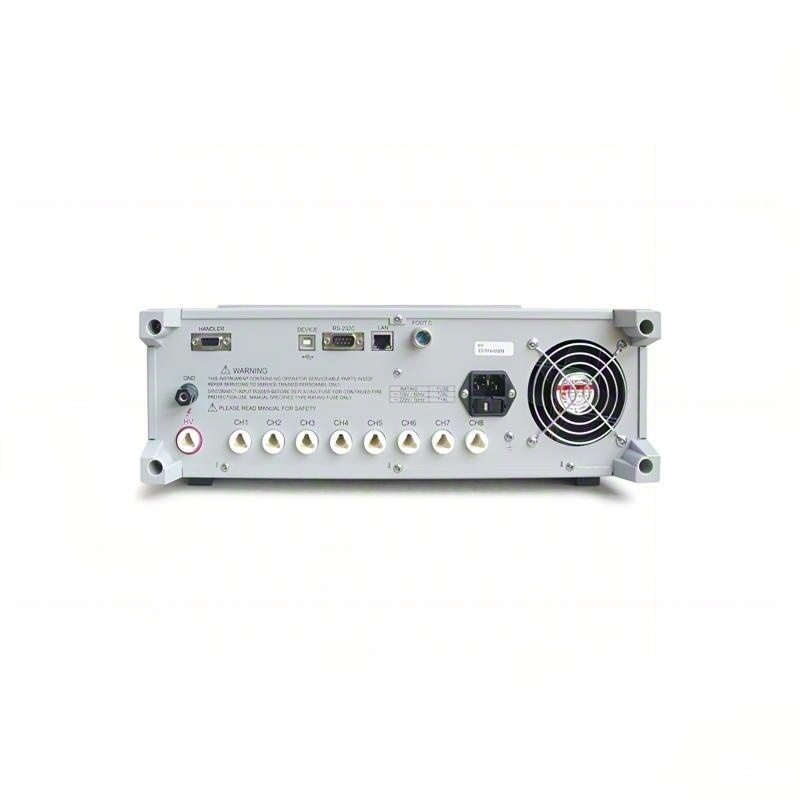

В зависимости от количества выходных каналов серия STB8883 представлена двумя моделями: STB8883S8-5 и STB8883S4-5. STB8883S8-5 — идеальный прибор для измерения параметров многофазных катушек. 8 каналов STB8883S8-5 можно запрограммировать и настроить на измерение высокого напряжения, низкого напряжения и в положение «ВЫКЛ». Можно выбрать любую комбинацию конфигурационных условий для 8 каналов и провести до 20 испытательных процедур. Кроме того, прибор позволяет последовательно тестировать катушки по 8 каналам. STB8883S4-5 оснащен 4 каналами. Он специально разработан на основе 8 каналов STB8883S8-5 для клиентов, которым требуется меньше каналов развертки. В приборах серии STB8883 предусмотрены интерфейсы USB Host, RS232C, USB Device и LAN для быстрого сохранения осциллограмм и дистанционного управления прибором.
Описание
маркер
Ключевые особенности
- Первый в отрасли поставщик импульсных испытательных приборов для обмоток с диапазоном напряжения от низкого (30 В) до высокого (10 кВ), одноканальных и многоканальных (макс.: 8 каналов)
- Первый испытательный прибор для обмоток, совместимый со стандартом LXI
- Импульсное напряжение: 100–5000 В
- Две модели: 4-канальная и 8-канальная (на выбор)
- Каждый канал может быть запрограммирован и управляться как высоковольтный, низковольтный и выключенный
- Частота дискретизации сигнала до 200 Мвыб/с
- Максимальная скорость измерения: 6 измерений/с
- Высокоточный алгоритм извлечения коронного разряда (запатентованная технология)
- Многовыборочное усреднение, обработка усредненных значений 32 стандартных сигналов
Технические характеристики
| Module | STB8883S4-5
STB8883S8-5 |
||
| Impulse Voltage | 100V-5000V10V steps | ||
| Voltage Accuracy |
|
||
| Readback Accuracy |
|
||
| Channels | STB8883S4-5: 4
STB8883S8-5: 8 |
||
| Inductance Test Range |
|
||
| Impulse Energy | Max.: 0.25 Joule | ||
| Test Speed |
|
||
| Pulses Applied |
|
||
| Input Impedance | 5MΩ | ||
| Power Supply | Power supply: 220V ±10%, 50Hz/60Hz ±5%
Power Consumption: ≤200VA |
||
Основная машина
| Module No. | Item | Description |

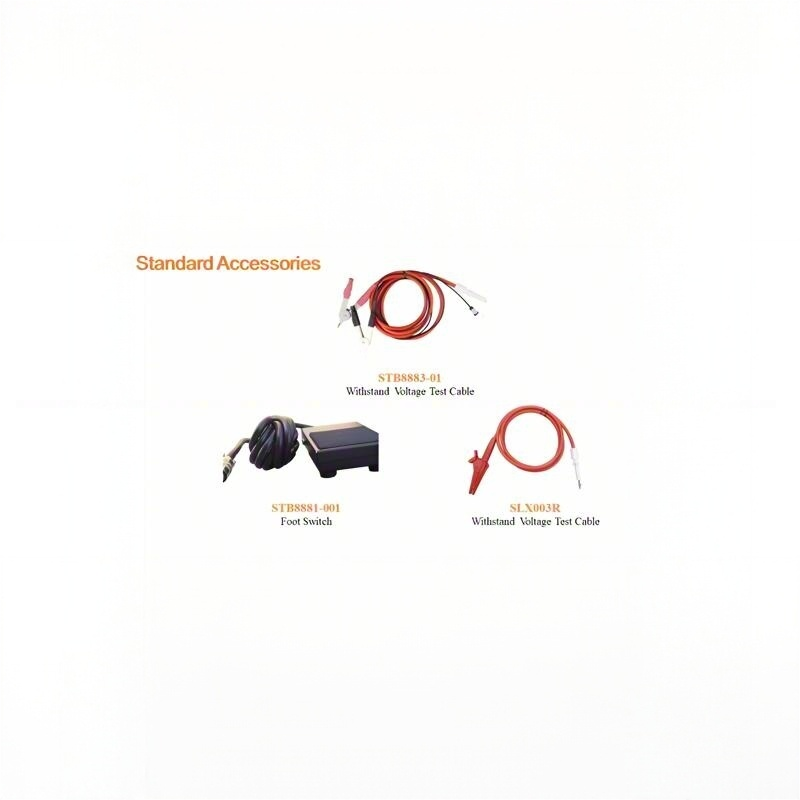

| STB8883S4-5 | Impulse Winding Tester | Pass/Fail sound/light alarm output 4 Channels, including Withstand Voltage Test Cable and Foot Switch. |
| STB8883S8-5 | Impulse Winding Tester | Pass/Fail sound/light alarm output 8 Channels, including Withstand Voltage Test Cable and Foot Switch. |
Параметры
| Module No. | Item | Description |
| SBF0052 | Test Fixture | / |
