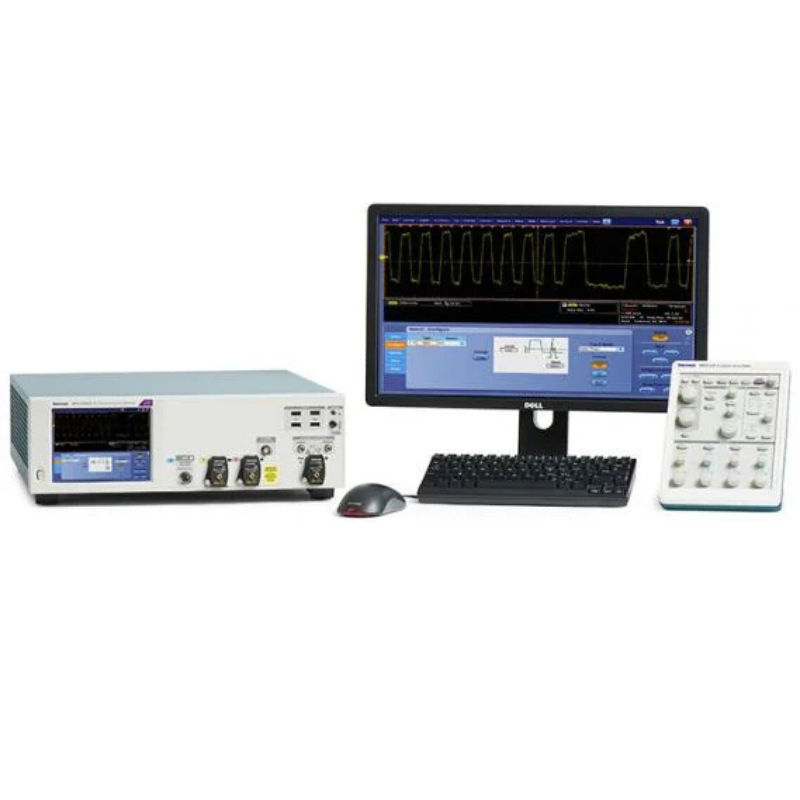

Tektronix DPO77002SX Производительный осциллограф: одноблочный, 70 ГГц
Осциллографы DPO70000SX ATI Performance обеспечивают самую точную в отрасли регистрацию поведения высокоскоростных сигналов для проверки, подтверждения и характеристики ваших разработок следующего поколения.
Описание
маркер
Основные характеристики
-
- Архитектура ATI с низким уровнем шума
-
- Высокопроизводительная система синхронизации для выявления дефектов сигнала
-
- Высочайшая точность синхронизации
-
- Высокая точность временной развёртки
-
- Рассогласование/синхронизация между каналами
-
- Точность и стабильность синхронизации многоблочной системы
DPO70000SX обеспечивает сбор и анализ сигналов в режиме реального времени со сверхширокой полосой пропускания до 70 ГГц. Запатентованная архитектура асинхронного временного чередования (ATI) обеспечивает минимальный уровень шума и высочайшую точность сбора сигналов в режиме реального времени.
-
- Превосходная точность сигнала и отличное отношение сигнал/шум
-
- Стабильная и точная многоканальная синхронизация для максимально точного анализа
-
- Компактный корпус прибора с возможностью расширения и простой перенастройкой
Введение
Осциллографы серии DPO70000SX обеспечивают максимальную точность измерений в режиме реального времени для приложений с высокой пропускной способностью.
-
- Низкий уровень шума, захват сигнала в реальном времени с частотой 70 ГГц благодаря запатентованной архитектуре ATI.
-
- Компактный корпус прибора высотой 5 ¼ дюйма (3U) для самых универсальных многоканальных систем.
-
- Точная масштабируемая производительность благодаря многомодульной шине синхронизации времени UltraSync.
-
- Высочайшая производительность запуска благодаря полосе пропускания по фронту сигнала более 25 ГГц, уникальный запуск по огибающей.
-
- Аппаратный последовательный запуск со скоростью 14,1 Гбит/с — гарантирует запуск по первому появлению заданного шаблона 8b/10b, 64b/66b или стандартного NRZ-кода, что позволяет изолировать эффекты, зависящие от шаблона.
-
- Детектор битовых ошибок — эта функция, реализованная в системе запуска, обеспечивает простое измерение битовых ошибок по заданному файлу шаблона без пропущенных битов.
Осциллографы ATI DPO70000SX Performance
-
- Полоса пропускания аналоговых сигналов 70 ГГц, 59 ГГц или 50 ГГц
-
- Низкошумящая архитектура ATI
-
- Частота дискретизации в реальном времени: 200 Гвыб/с, 5 пс/отсчет
Осциллограф DPO70000SX TekConnect Performance
-
- Аналоговая полоса пропускания 33, 25, 23, 20, 16 или 13 ГГц
-
- Частота дискретизации в реальном времени: 100 Гвыб/с, 10 пс/отсчет
-
- Возможность расширения полосы пропускания до моделей ATI 70, 59 и 50 ГГц
Применение
-
- Анализ когерентной оптической модуляции
-
- Сбор и анализ данных для исследований и обороны
-
- Отладка систем передачи данных 100G/400G
-
- Отладка и тестирование на соответствие PCIe
-
- Отладка и тестирование на соответствие высокоскоростных последовательных интерфейсов
-
- PCIe, USB, Thunderbolt, HDMI, DisplayPort и другие
Технические характеристики
| Model | Description | Analog Bandwidth | Sample Rate | Record Length | Analog Channels |
| DPO77002SX | Single-unit | 70 GHz | 200 GS/s, 100 GS/s | 62.5M points – 1G points | 1 at 70 GHz, 2 at 33 GHz |

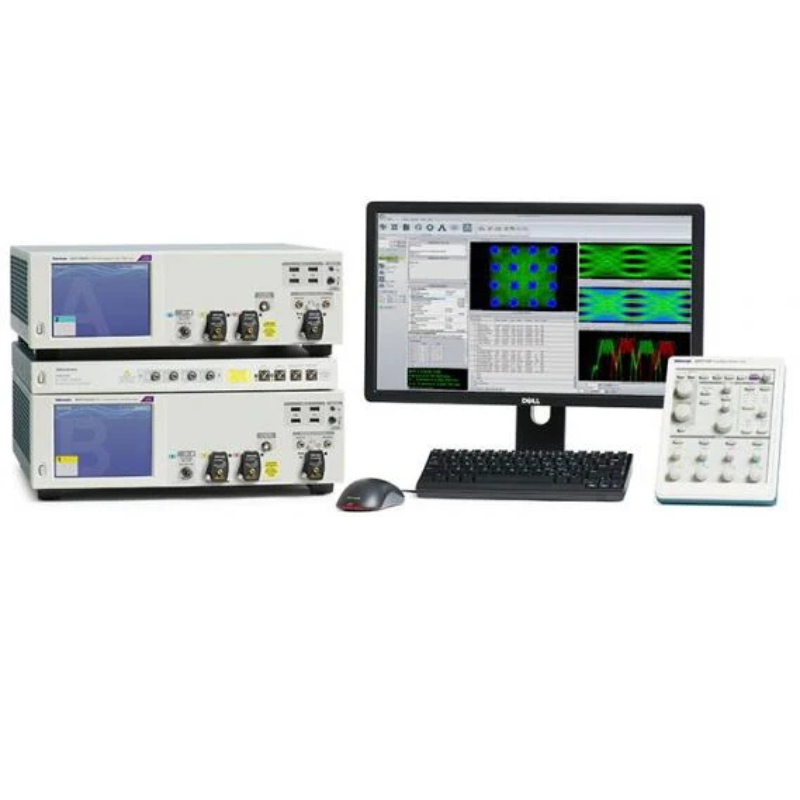

| DPS77004SX | Two-unit system | 70 GHz | 200 GS/s, 100 GS/s | 62.5M points – 1G points | 2 at 70 GHz, 4 at 33 GHz |
| DPS75904SX | Two-unit system | 59 GHz | 200 GS/s, 100 GS/s | 62.5M points - 1G points | 2 at 59 GHz, 4 at 33 GHz |
| DPO75902SX | Single-unit | 59 GHz | 200 GS/s, 100 GS/s | 62.5M points - 1G points | 1 at 59 GHz, 2 at 33 GHz |
| DPS75004SX | Two-unit system | 50 GHz | 200 GS/s, 100 GS/s | 62.5M points - 1G points | 2 at 50 GHz, 4 at 33 GHz |
| DPO75002SX | Single-unit | 50 GHz | 200 GS/s, 100 GS/s | 62.5M points - 1G points | 1 at 50 GHz, 2 at 33 GHz |
| DPS73308SX | Two-unit system | 33 GHz | 100 GS/s, 50 GS/s | 62.5M points – 1G points | 4 at 33 GHz, 8 at 23 GHz (Max 4 displayed on-screen, additional data through program interface) |
| DPO73304SX | Single-unit | 33 GHz | 100 GS/s, 50 GS/s | 62.5M points – 1G points | 2 at 33 GHz, 4 at 23 GHz |
| DPO72504SX | Single-unit | 25 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 25 GHz, 4 at 23 GHz |
| DPO72304SX | Single-unit | 23 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 23 GHz, 4 at 23 GHz |
| DPO72004SX | Single-unit | 20 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 20 GHz, 4 at 20 GHz |
| DPO71604SX | Single-unit | 16 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 16 GHz, 4 at 16 GHz |
| DPO71304SX | Single-unit | 13 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 13 GHz, 4 at 13 GHz |
Система отображения
-
- Цветовые палитры
-
-
- Обычная, Зелёная, Серая, Температурная, Спектральная и Пользовательская
-
-
- Формат
-
-
- YT, XY, XYZ
-
-
- Разрешение экрана
-
-
- 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA)
-
-
- Тип дисплея
-
-
- 6,5-дюймовый жидкокристаллический цветной дисплей с активной матрицей и ёмкостным сенсорным экраном
-
-
- Горизонтальное деление
-
-
- 10
-
-
- Вертикальное деление
-
-
- 10
-
-
- Стили отображения сигналов
-
-
- Векторы, Точки, Переменное послесвечение, Бесконечное послесвечение
-
Компьютерная система и периферийные устройства
-
- Операционная система
-
-
- Microsoft Windows 10 Enterprise IoT Edition
-
-
- Процессор
-
-
- Intel Core I7-4790S, 3,2 ГГц, четырёхъядерный
-
-
- Системная память
-
-
- 32 ГБ
-
-
- Твердотельный накопитель
-
-
- Съёмный, ёмкостью ≥900 ГБ
-
Характеристики хранилища данных
-
- Срок хранения данных в энергонезависимой памяти (типичное значение)
-
-
- >20 лет
-
-
- Твердотельный накопитель
-
-
- Данные осциллограмм и настроек хранятся на твердотельном накопителе.
-
-
-
- Твердотельный накопитель имеет емкость ≥900 ГБ (съемный).
-
-
-
- Характеристики хранилища данных
-
