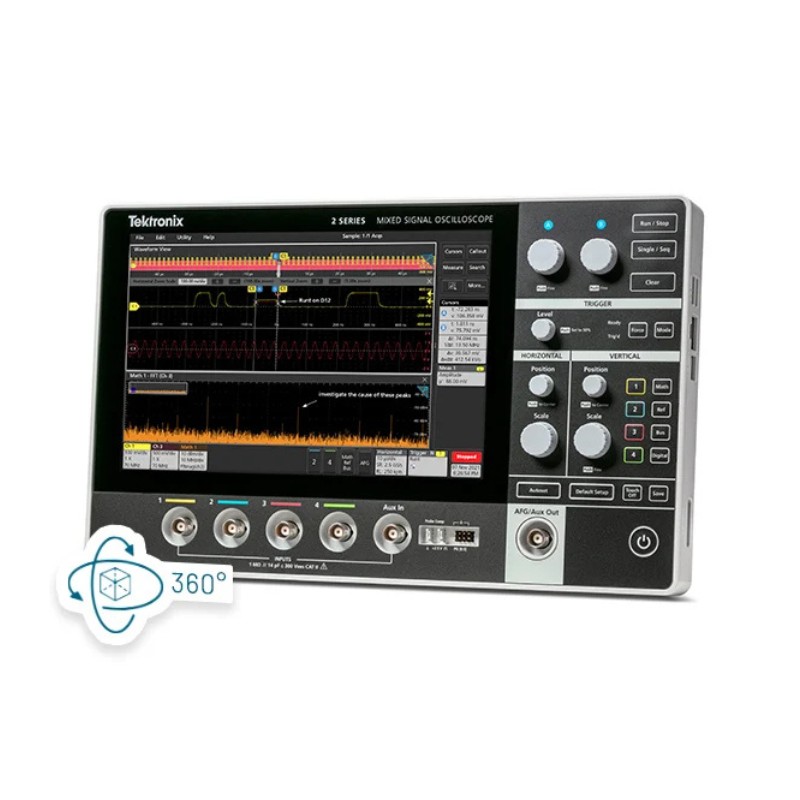

Tektronix MSO22 Осциллограф смешанных сигналов: 70 МГц – 500 МГц, 2 аналоговых канала
Осциллограф MSO серии 2 имеет до 4 аналоговых каналов, полосу пропускания 500 МГц, частоту дискретизации 2,5 Гвыб/с, 16-канальный MSO — и все это в компактном форм-факторе толщиной около 1,5 дюйма.
Описание
маркер
Компактный, универсальный осциллограф для ежедневной отладки
Осциллограф MSO серии 2 оснащен 16-канальным осциллографом MSO с полосой пропускания 500 МГц, частотой дискретизации 2,5 Гвыб/с, генератором сигналов произвольной формы (AFG) с полосой пропускания 50 МГц, 4-битным генератором цифровых последовательностей, расширенными функциями запуска и декодированием протоколов. Всё это в компактном корпусе толщиной около 1,5 дюйма. Осциллограф MSO серии 2 — это незаменимый помощник для отладки и тестирования электронных схем, где бы вы ни работали.
Технические характеристики
| Specification | MSO22 | MSO24 | MSO22-EDU | MSO24-EDU |
|---|---|---|---|---|
| Analog channels | 2 | 4 | 2 | 4 |
| Analog channel bandwidth | 70 MHz, 100 MHz, 200 MHz, 350 MHz, and 500 MHz | 70 MHz, 100 MHz, and 200 MHz | ||
| 500 MHz bandwidth guaranteed from 4 mV/div to 10 V/div. | ||||
| Sample rate | 1.25 GS/s All channel, 2.5 GS/s half channels Interleaved | |||
| Record length | 10 M | |||
| Waveform Capture Rate, typical | >4,000,000 wfms/s | |||
| Digital channels | 16 | |||
| AFG outputs | 1 (multiplexed with Aux Out) | |||
Основные характеристики
Каналы аналогового ввода:
-
- 2 или 4 входа
Полоса пропускания:
-
- 70 МГц, 100 МГц, 200 МГц, 350 МГц и 500 МГц
Частота дискретизации
-
- 2,5 Гвыб/с для половины каналов
- 1,25 Гвыб/с для всех каналов
Скорость захвата осциллограмм:
-
- >4 000 000 осциллограмм/с
Длина записи:
-
- 10 млн точек на канал
Вертикальное разрешение
-
- 8-битный АЦП
- До 16 бит в режиме высокого разрешения
Стандартные типы запуска:
-
- Фронт, ширина импульса, рант, тайм-аут, логический, установка и удержание, время нарастания/спада и параллельная шина
Стандартный анализ
-
- Курсоры: Форма сигнала, вертикальные и горизонтальные гистограммы, а также гистограммы V и H
- Измерения: 37
- Графики: XY, предельная маска
- Математические функции: Базовые арифметические операции с осциллограммами, БПФ и расширенный редактор уравнений
- Поиск: Поиск по любому Критерии запуска
Запуск, декодирование и анализ последовательных интерфейсов
-
- I²C, SPI, RS-232/422/485/UART, CAN, CAN FD, CAN XL, LIN, автомобильный Ethernet 10BASE-T1S и SENT
- Опционально для MSO22 и MSO24
- Стандартно для MSO22-EDU и MSO24-EDU
Цифровые входные каналы
-
- 16 входов
- Опционально для MSO22 и MSO24
- Стандартно для MSO22-EDU и MSO24-EDU
Генератор сигналов произвольной формы
-
- Генерация сигналов 50 МГц
- Типы сигналов: произвольная, синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, постоянного уровня, гауссовская, лоренцевская, экспоненциальная, sin(x)/x, случайный шум, гаверсинус и кардиограмма
- Опционально для MSO22 и MSO24
- Стандартно для MSO22-EDU и MSO24-EDU
Генератор цифровых шаблонов
-
- 4 бит
- Задаваемый пользователем, ручной и переключаемый
- Опционально для MSO22 и MSO24
- Стандартно для MSO22-EDU и MSO24-EDU
Дисплей
-
- 10,1-дюймовый цветной TFT-дисплей
- Разрешение WXGA (1280 x 800)
- Ёмкостный сенсорный экран (мультитач)
Подключение
-
- Устройство USB 2.0 (один порт)
- Хост USB 2.0 (два порта)
- LAN (10/100 Мбит/с Base-T Ethernet)

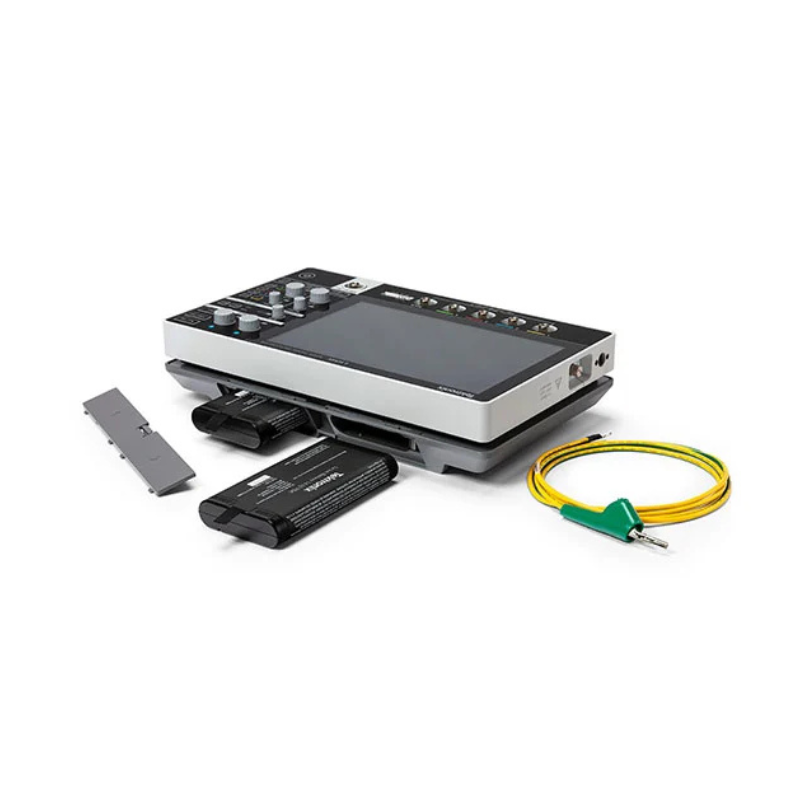

Аккумулятор
-
- Аккумулятор с двумя слотами для аккумуляторов и возможностью горячей замены
- Типичное время работы от двух аккумуляторов: восемь часов

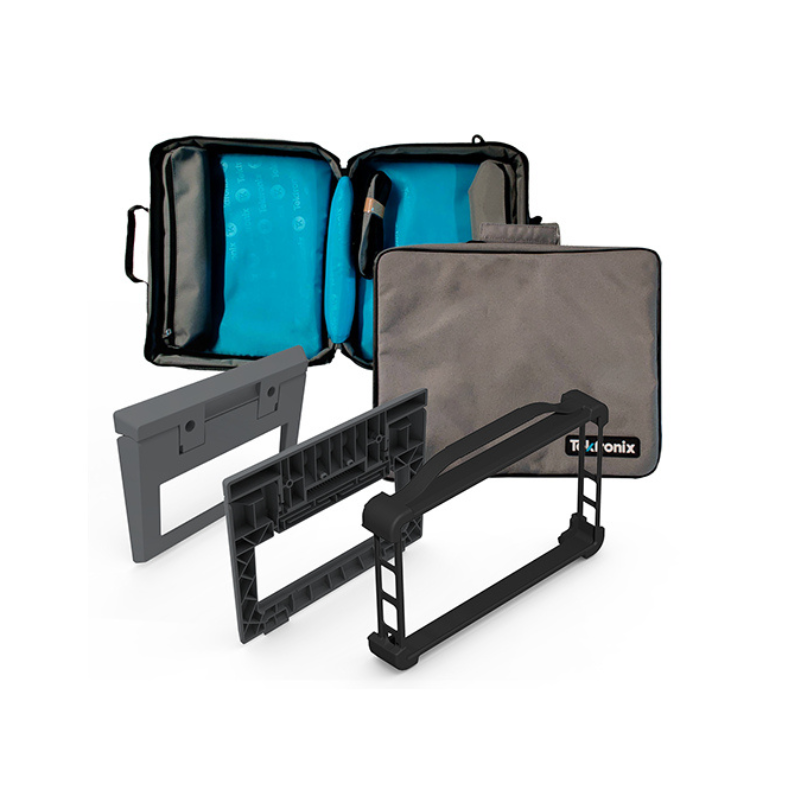

- Дополнительный аксессуар
