Tektronix MSO46B Осциллограф смешанных сигналов MSO серии 4 B: До 1,5 ГГц, 6 аналоговых канала
Универсальный осциллограф MSO серии 4 B обладает производительностью, необходимой для решения сложных задач проектирования, и пользовательским интерфейсом, который работает именно так, как вы ожидаете. Благодаря новой модернизированной процессорной системе он обеспечивает точные измерения быстрее и обладает превосходным набором инструментов анализа.
Описание
маркер
Обзор
Осциллограф смешанных сигналов серии B 4 устанавливает новый стандарт производительности, возможностей анализа и общего пользовательского опыта среди настольных осциллографов, идеально подходящих для отладки и проверки встраиваемых систем и преобразователей мощности. Второе поколение этого прибора использует новую платформу обработки данных, которая более чем вдвое увеличивает скорость отклика и значительно ускоряет измерения и передачу данных благодаря полной поддержке удаленного управления. Модели доступны с 4 или 6 входами FlexChannel® для точного понимания конструкции. 12-битная дискретизация высокого разрешения обеспечивает точные измерения на новом 13,3-дюймовом HD-дисплее с повышенной контрастностью. Синхронизированный многоканальный спектральный анализ облегчает поиск источников шума и измерения радиочастотных сигналов. Эти исключительные характеристики измерений в сочетании с интуитивно понятным пользовательским интерфейсом, удостоенным наград, позволяют легко получать быстрые и точные результаты.
Основные характеристики
Входные каналы
- 4 или 6 входов FlexChannel®
- Каждый FlexChannel обеспечивает:
- Один аналоговый сигнал, который может отображаться в виде осциллограммы, спектра или в обоих видах одновременно
- Восемь цифровых логических входов с логическим пробником TLP058
- Полоса пропускания (все аналоговые каналы)
- 200 МГц, 350 МГц, 500 МГц, 1 ГГц, 1,5 ГГц (с возможностью расширения)
- Частота дискретизации (все аналоговые/цифровые каналы)
- В режиме реального времени: 6,25 Гвыб/с
- Длина записи (все аналоговые/цифровые каналы)
- 31,25 млн точек (стандартно) (до 62,5 млн точек — опционально)
- Скорость захвата осциллограмм
- >500 000 осциллограмм/с
- Вертикальное разрешение
- 12-разрядный АЦП
- До 16 бит в режиме высокого разрешения
- Стандартные типы запуска
- Фронт, Длительность импульса, Вылет, Тайм-аут, Окно, Логика, Настройка и удержание, Время нарастания/спада, Параллельная шина, Последовательность, Визуальный запуск, Видео (опционально), Зависимость РЧ от времени (опционально)
- Дополнительный запуск ≤300 Вср.кв. (только запуск по фронту)
- Стандартный анализ
- Курсоры: Форма сигнала, V-образные и H-образные шкалы, V&H-образные шкалы
- Измерения: 36
- Просмотр спектра: Анализ в частотной области с независимым управлением для частотной и временной областей
- FastFrame™: Режим сбора данных в сегментированной памяти с максимальной частотой запуска >5 000 000 сигналов в секунду
- Графики: Временной тренд, гистограмма и спектр
- Математические функции: Базовые арифметические операции с сигналами, БПФ и расширенный редактор уравнений
- Поиск: Поиск по любому критерию запуска
Дисплей
-
- 13,3 дюйма (338 мм), оптически склеенный
-
- Разрешение высокой четкости (1920 x 1080)
-
- Емкостный сенсорный экран (мультитач)

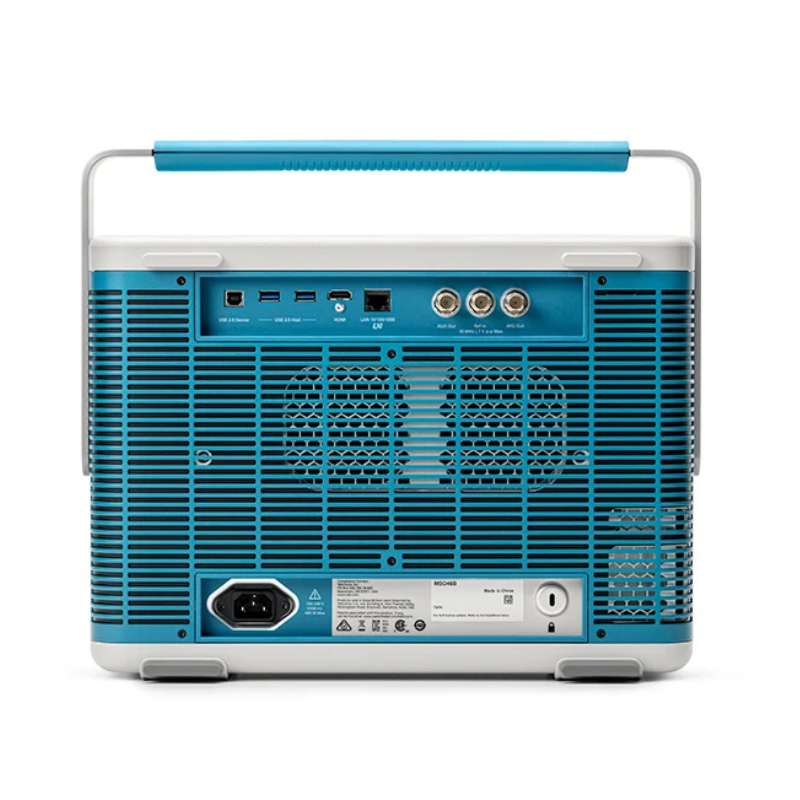

Подключение
-
- Хост USB 2.0, хост USB 3.1, устройство USB 2.0 (всего 6 портов USB); ЛВС (10/100/1000 Base-T Ethernet); HDMI; Требуется подключение к дисплею высокой четкости (разрешение 1920 x 1080)
Гарантия
-
- Стандартная гарантия 1 год

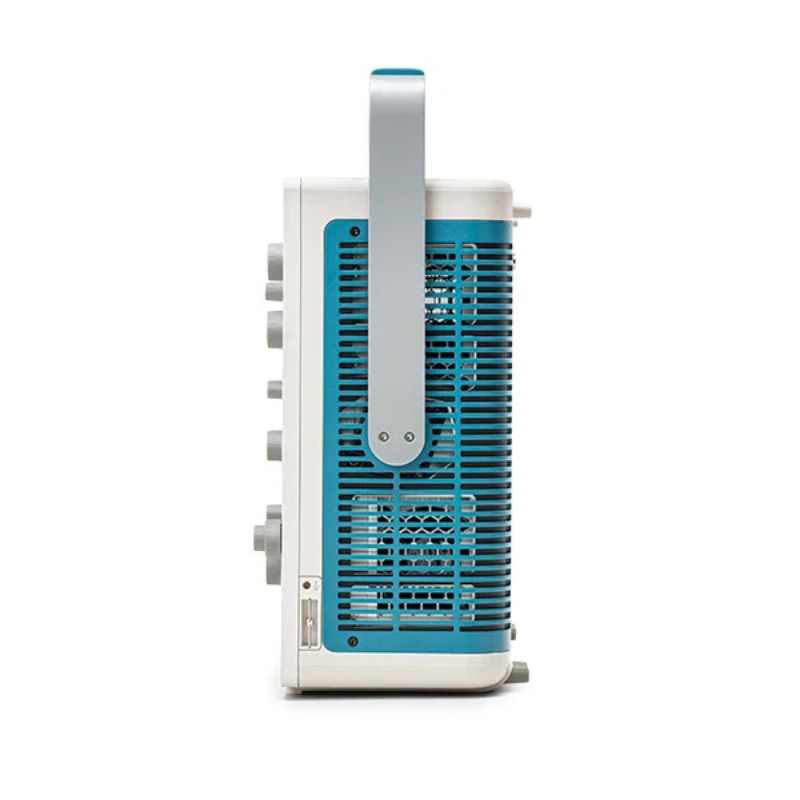

Размеры
-
- В 11,299 дюйма (286,99 мм) x Ш 15,9 дюйма (405 мм) x Г 6,1 дюйма (155 мм)
-
- Вес:
- MSO44B: < 15,96 фунта (7,25 кг);
- Вес:
-
-
- MSO46B: < 16,55 фунта (7,5 кг)
-
Технические характеристики
| 4 channel model | 6 channel model | |
| FlexChannel inputs | 4 | 6 |
| Maximum analog channels | 4 | 6 |
| Maximum digital channels (with optional logic probes) | 32 | 48 |
| Auxiliary Trigger Input | ≤300 V RMS (Edge Trigger only) | |
| Bandwidth (calculated rise time) | 200 MHz (2.3 ns), 350 MHz (1.3 ns), 500 MHz (900 ps), 1 GHz (450 ps), 1.5 GHz (333 ps) | |
| DC Gain Accuracy | 50 Ω: ±1.0%, (±2.5% at 1 mV/Div and 500 µV/Div settings), de-rated at 0.100%/°C above 30 °C | |
| 1 MΩ and 250 kΩ: ±1.0%, (±2.0% at 1 mV/Div and 500 µV/Div settings), de-rated at 0.100%/°C above 30 °C | ||
| ADC Resolution | 12 bits | |
| Vertical Resolution | 8 bits at 6.25 GS/s | |
| 12 bits at 3.125 GS/s | ||
| 13 bits at 1.25 GS/s (High Res) | ||
| 14 bits at 625 MS/s (High Res) | ||
| 15 bits at 250 MS/s (High Res) | ||
| 16 bits at ≤125 MS/s (High Res) | ||
| Sample Rate | 6.25 GS/s on all analog / digital channels (160 ps resolution) | |
| Record Length (std.) | 31.25 Mpoints on all analog / digital channels | |
| Record Length (opt.) | 62.5 Mpoints on all analog / digital channels | |
| Waveform Capture Rate, typical | >500,000 wfms/s | |
| Arbitrary/Function Generator (opt.) | 13 predefined waveform types with up to 50 MHz output | |
| DVM | 4-digit DVM (free with product registration) | |
| Trigger Frequency Counter | 8-digit frequency counter (free with product registration) | |
