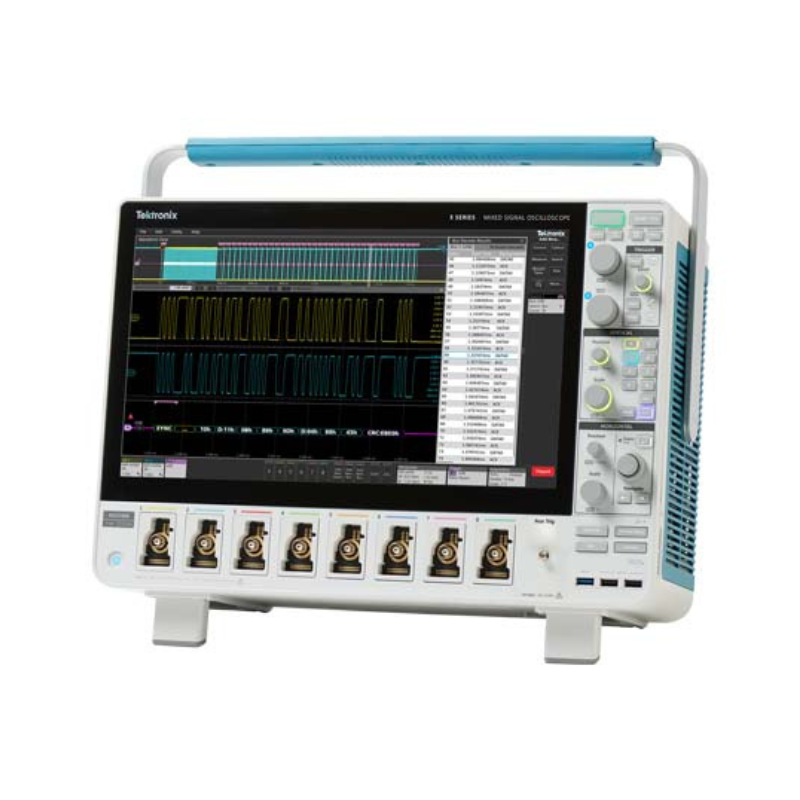

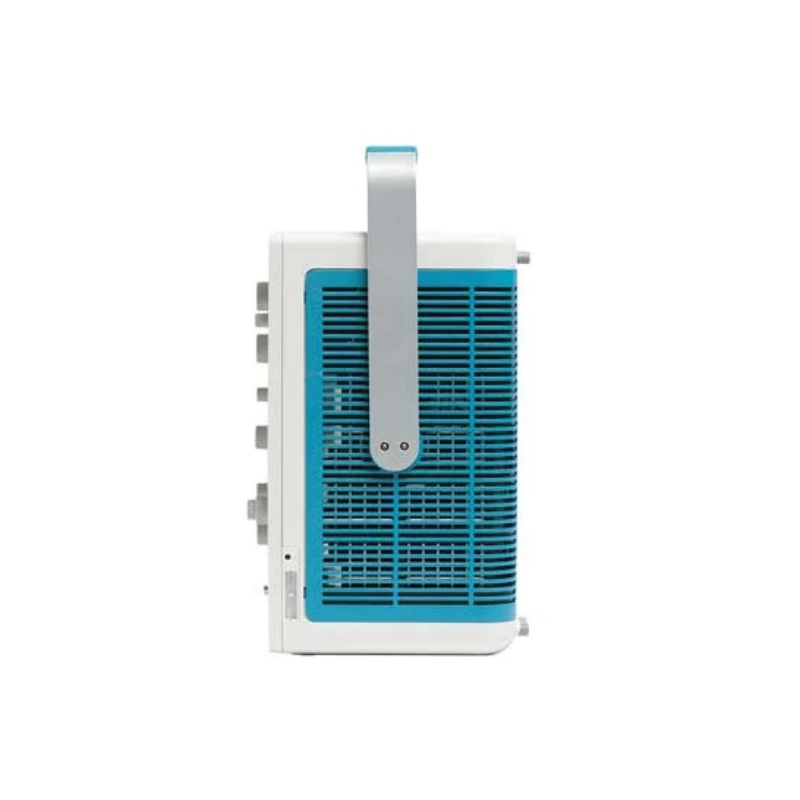

Tektronix MSO56B Осциллограф смешанных сигналов: до 2 ГГц, 6 входа FlexChannel®
Удивительно инновационный пользовательский интерфейс с сенсорным экраном и функцией масштабирования с помощью жестов, самый большой в отрасли дисплей высокой четкости и 4, 6 или 8 входов FlexChannel®
Описание
маркер
Основные характеристики
Благодаря инновационному сенсорному пользовательскому интерфейсу с функцией масштабирования изображения с помощью жестов «щипок-свайп», самому большому в отрасли дисплею высокой четкости и 4, 6 или 8 входам FlexChannel®, позволяющим измерять один аналоговый или восемь цифровых сигналов на канал, осциллограф MSO 5 серии готов к самым сложным задачам сегодняшнего и завтрашнего дня. Он устанавливает новые стандарты производительности, анализа и общего пользовательского опыта.
Входные каналы
- 4, 6 или 8 входов FlexChannel®
- Каждый FlexChannel обеспечивает:
- Один аналоговый сигнал, который может отображаться в виде осциллограммы, спектрального представления или обоих одновременно
- Восемь цифровых логических входов с логическим пробником TLP058
Полоса пропускания (все аналоговые каналы)
- 350 МГц, 500 МГц, 1 ГГц, 2 ГГц (с возможностью расширения)
Частота дискретизации (все аналоговые/цифровые каналы)
- В реальном времени: 6,25 Гвыб./с
- С интерполяцией: 500 Гвыб./с
Длина записи (все аналоговые/цифровые каналы)
- 62,5 млн точек (стандартно)
- 125, 250, 500 млн точек (опционально и с возможностью расширения)
Скорость захвата осциллограмм
- >500 000 осциллограмм/с
Вертикальное разрешение
- 12-битный АЦП
- До 16 бит в режиме высокого разрешения
Стандартный запуск Типы
- Фронт, Длительность импульса, Рант, Тайм-аут, Окно, Логика, Установка и удержание, Время нарастания/спада, Параллельная шина, Последовательность, Визуальный запуск, Видео (опционально), Зависимость РЧ от времени (опционально)
- Дополнительный запуск ≤5 Вср.кв., 50 Ом, 250 МГц (>200 мВпик-пик) (только запуск по фронту)
Стандартный анализ
- Курсоры: Форма сигнала, V-образные, H-образные, V&H-образные
- Измерения: 36
- Вид спектра: Анализ в частотной области с независимым управлением для частотной и временной областей
- FastFrame™: Режим сбора данных в сегментированной памяти с максимальной частотой запуска >5 000 000 сигналов в секунду
- Графики: Временной тренд, Гистограмма, Спектр и Фазовый шум
- Математические функции: Базовые арифметические операции с сигналами, БПФ и расширенный редактор уравнений
- Поиск: Поиск по любому критерию запуска
- Джиттер: TIE и фазовый шум
Технические характеристики
|
|

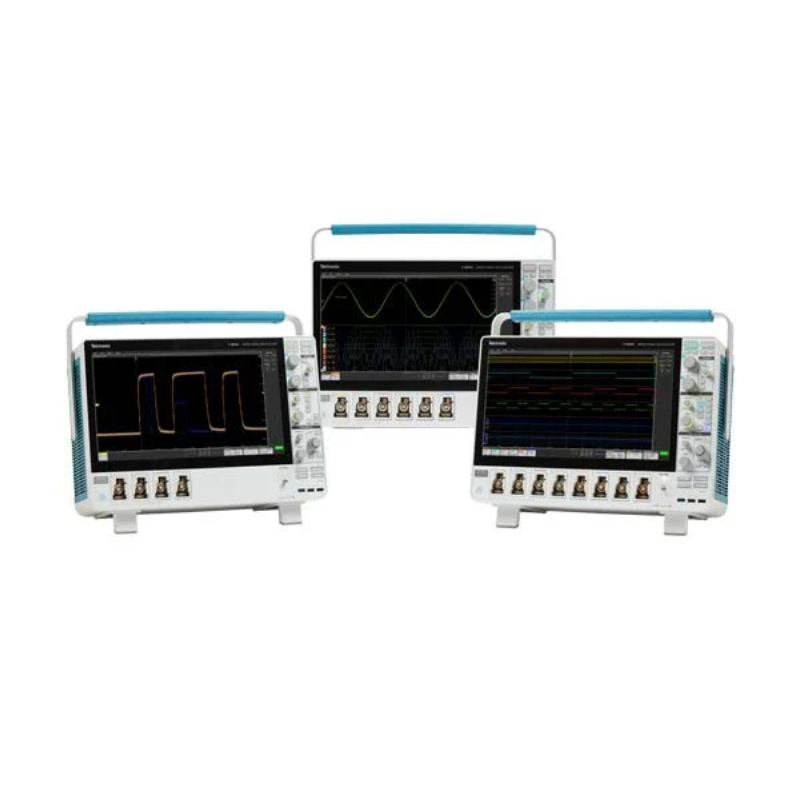

MSO54B | MSO56B | MSO58B |
| FlexChannel inputs | 4 | 6 | 8 |
| Maximum analog channels | 4 | 6 | 8 |
| Maximum digital channels (with optional logic probes) | 32 | 48 | 64 |
| Bandwidth (calculated rise time) | 350 MHz (1.15 ns), 500 MHz (800 ps), 1 GHz (400 ps), 2 GHz (225 ps) | ||
| DC Gain Accuracy | < 2 GHz models: | 50 Ω: ±1.2%, (±2.5% at ≤ 1 mV/div)
1 MΩ: ±1.0%, (±2.0% at ≤ 1 mV/div) |
|
| 2 GHz models: | 50 Ω: ±1.2%, (±2.5% at ≤ 1 mV/div)
1 MΩ: ±1.0%, (±2.0% at ≤ 1 mV/div) |
||
| ADC Resolution | 12 bits | ||
| Vertical Resolution | 8 bits @ 6.25 GS/s
12 bits @ 3.125 GS/s 13 bits @ 1.25 GS/s (High Res) 14 bits @ 625 MS/s (High Res) 15 bits @ 312.5 MS/s (High Res) 16 bits @ ≤125 MS/s (High Res) |
||
| Sample Rate | 6.25 GS/s on all analog / digital channels (160 ps resolution) | ||
| Record Length (std.) | 62.5 Mpoints on all analog / digital channels | ||
| Record Length (opt.) | 125, 250, or 500 Mpoints on all analog / digital channels | ||
| Waveform Capture Rate | >500,000 wfms/s | ||
| Arbitrary/Function Generator (opt.) | 13 predefined waveform types with up to 100 MHz output | ||
| DVM | 4-digit DVM (free with product registration) | ||
| Trigger Frequency Counter | 8-digit frequency counter (free with product registration) | ||
Источник питания
- Мощность
- Потребляемая мощность
- Максимум 400 Вт
- Напряжение питания
- 100–240 В ±10% при частоте 50–60 Гц
- 115 В ±10% при частоте 400 Гц ±10%
Физические характеристики
Размеры
- Высота: 309 мм (12,2 дюйма), ножки сложены, ручка обращена назад
- Высота: 371 мм (14,6 дюйма), ножки сложены, ручка поднята
- Ширина: 454 мм (17,9 дюйма) от ступицы ручки до ступицы ручки
- Глубина: 205 мм (8,0 дюйма) от задней стороны ножек до передней части ручек, ручка поднята
- Глубина: 297,2 мм (11,7 дюйма), ножки сложены, ручка обращена назад
Масса
- < 12,5 кг (28 фунтов)
Характеристики окружающей среды
Температура
- Рабочая
- от +0 °C до +50 °C (от 32 °F до 122 °F)
- Хранение
- от -20 °C до +60 °C (от -4 °F до 140 °F)
Влажность
- Рабочая
- относительная влажность от 5% до 90% (% отн. вл.) при температуре до +40 °C
- от 5% до 55% отн. вл. выше +40 °C до +50 °C, без конденсации и с ограничением максимальной температуры влажного термометра +39 °C
- Хранение
- относительная влажность от 5% до 90% (% отн. вл.) при температуре до +40 °C
- от 5% до 39% отн. вл. выше +40 °C до +50 °C, без конденсации, при максимальной температуре смоченного термометра +39 °C
