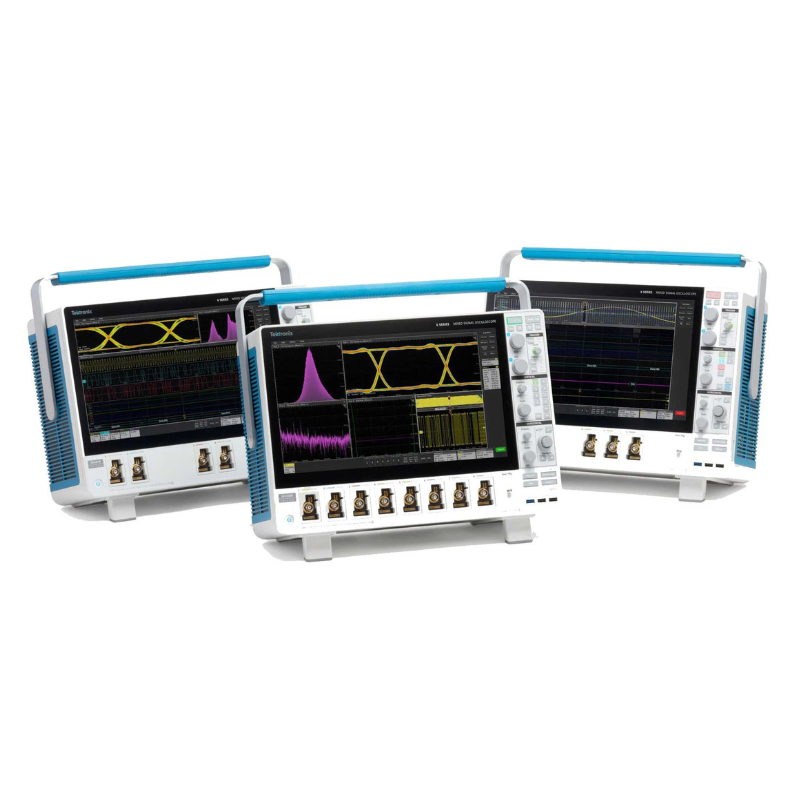

Tektronix MSO66B Осциллограф смешанных сигналов: до 10 ГГц; 6 аналоговых канала
Благодаря самому низкому входному шуму и аналоговой полосе пропускания до 10 ГГц осциллографы MSO серии 6 обеспечивают наилучшую точность сигнала для анализа и отладки современных встраиваемых систем с тактовой частотой и частотой шины в диапазоне ГГц.
Описание
маркер
Основные характеристики
Благодаря самому низкому входному шуму и аналоговой полосе пропускания до 10 ГГц осциллограф смешанных сигналов (MSO) 6 серии обеспечивает наилучшую точность сигнала для анализа и отладки современных встраиваемых систем с тактовой частотой и частотой шины порядка ГГц. Благодаря инновационному сенсорному интерфейсу с функцией масштабирования с помощью жестов «щипок-свайп» в сочетании с самым большим в отрасли дисплеем высокой четкости и до 8 входов FlexChannel®, позволяющих измерять один аналоговый или восемь цифровых сигналов на канал, осциллограф смешанных сигналов (MSO) 6 серии готов к решению самых сложных задач как сегодняшнего, так и завтрашнего дня.
Входные каналы
-
- 4, 6 или 8 входов FlexChannel®
- Каждый FlexChannel обеспечивает:
- Один аналоговый сигнал, который может отображаться в виде осциллограммы, спектрального представления или обоих одновременно
- Восемь цифровых логических входов с логическим пробником TLP058
Полоса пропускания (все аналоговые каналы)
-
- 1 ГГц, 2,5 ГГц, 4 ГГц, 6 ГГц, 8 ГГц, 10 ГГц (с возможностью расширения)
Частота дискретизации (все аналоговые/цифровые каналы)
-
- В режиме реального времени: 50 Гвыб./с (2 канала), 25 Гвыб./с (4 канала), 12,5 Гвыб./с (> 4 каналов)
- Интерполяционная: 2,5 Твыб./с
Длина записи (все аналоговые/цифровые каналы)
-
- 62,5 млн точек (стандартно)
- 125, 250, 500 млн точек или 1 млрд точек (опционально)
Частота захвата осциллограмм
-
- >500 000 осциллограмм/с
Вертикальное разрешение
-
- 12-битный АЦП
- До 16 бит в режиме высокого разрешения
Стандартные типы запуска
-
- Фронт, Длительность импульса, Рант, Тайм-аут, Окно, Логика, Установка и удержание, Время нарастания/спада, Параллельная шина, Последовательность, Визуальный запуск, Видео (опционально), ВЧ-сигнал во времени (опционально)
- Дополнительный запуск ≤5 Вср.кв., 50 Ом, 400 МГц (только запуск по фронту)
Стандартный анализ
-
- Курсоры: Форма сигнала, Вертикальные и Горизонтальные гистограммы, V&H гистограммы
- Измерения: 36
- Вид спектра: Анализ в частотной области с независимым управлением для частотной и временной областей
- FastFrame™: Режим сбора данных в сегментированной памяти с максимальной частотой запуска >5 000 000 осциллограмм в секунду
- Графики: Временной тренд, Гистограмма, Спектр и Фаза Шум
- Математика: Базовые вычисления с сигналами, БПФ и расширенный редактор уравнений
- Поиск: Поиск по любому критерию запуска
- Джиттер: TIE и фазовый шум
Технические характеристики
| MSO64B | MSO66B | MSO68B | |
| FlexChannel inputs | 4 | 6 | 8 |
| Maximum analog channels | 4 | 6 | 8 |
| Maximum digital channels (with optional logic probes) | 32 | 48 | 64 |
| Bandwidth (calculated rise time) | 1 GHz (400 ps), 2.5 GHz (160 ps), 4 GHz (100 ps), 6 GHz (66.67 ps), 8 GHz (50 ps), 10 GHz (40 ps)
Derate 10 GHz Bandwidth at 0.05 dB/5 ℃ above 23 ℃. Derate 8 GHz Bandwidth at 0.02 dB/5 ℃ above 23 ℃ |
||
| DC Gain Accuracy | 50 Ω: ±2.0% 2 at >2 mV/div (±2.0% at 2 mV/div typical, ±4% at 1`mV/div typical)
50 Ω: ±1.0% 3 of full scale at >2 mV/div, (±1.0% of full scale at 2 mV/div typical, ±2% at 1 mV/div typical) 1 MΩ: ±2.0% 2 at >2 mV/div (±2% at 2 mV/div, ±2.5% at 1 mV/div typical and 500`μV/div typical) 1 MΩ: ±1.0% 3 of full scale at >2 mV/div, (±1.0% of full scale at 2 mV/div typical, ±1.25% at 1 mV/div and 500`μV/div, typical) |
||
| ADC Resolution | 12 bits | ||
| Vertical Resolution
Note: Vertical resolution specified based on the number of channels used. |
8 bits @ 50 GS/s; 10 GHz on 2 channels
8 bits @ 25 GS/s; 10 GHz on 4 channels 12 bits @ 12.5 GS/s (High Res); 5 GHz on 4 channels (8 bits @ 12.5 GS/s; 5 GHz on >4 channels) 13 bits @ 6.25 GS/s (High Res); 2 GHz on 4 channels (12 bits @ 6.25 GS/s (High Res); 2 GHz on >4 channels) 14 bits @ 3.125 GS/s (High Res); 1 GHz on 4 channels (13 bits @ 3.125 GS/s (High Res); 1 GHz on >4 channels) 15 bits @ 1.25 GS/s (High Res); 500 MHz on 4 channels (14 bits @ 1.25 GS/s (High Res); 500 MHz on >4 channels) 16 bits @ ≤625 MS/s (High Res); 200 MHz on 4 channels (15 bits @ 625 MS/s (High Res); 200 MHz on >4 channels) 16 bits @ ≤312.5 MS/s (High Res); 100 MHz on >4 channels |
||
| Sample Rate | 50 GS/s on 2 analog / digital channels (20 ps resolution); 25 GS/s on 4 analog / digital channels (40 ps resolution); 12.5 GS/s on > 4 analog / digital channels (80 ps resolution) | ||
| Record Length | 62.5 Mpoints on all analog / digital channels, (125 Mpoints, 250 Mpoints, 500 Mpoints on all channels optional; 1 Gpoints on up to four channels with 500 Mpoints on all channels for MSO66B and MSO68B instruments) | ||
| Waveform Capture Rate | >500,000 wfms/s (Peak Detect, Envelope acquisition mode),
>30,000 wfms/s (all other acquisition modes) |
||
| Arbitrary/Function Generator (opt.) | 13 predefined waveform types with up to 50 MHz output | ||
| DVM | 4-digit DVM (free with product registration) | ||
| Trigger Frequency Counter | 8-digit frequency counter (free with product registration) | ||

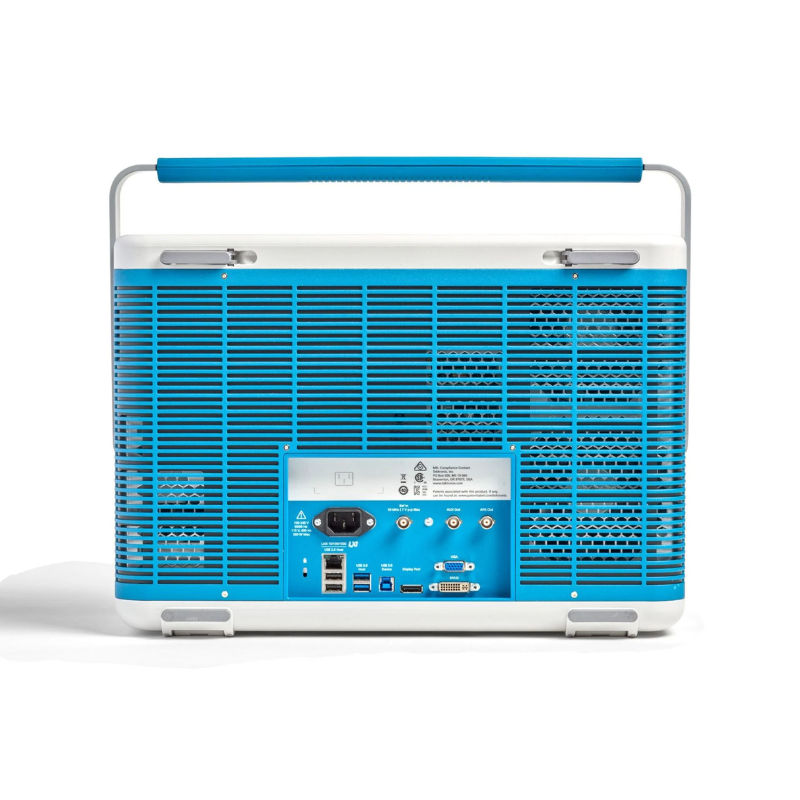

Порты ввода-вывода
-
- Разъём DisplayPort
- 20-контактный разъём DisplayPort; подключение для вывода изображения осциллографа на внешний монитор или проектор.
- Разъём DVI
- 29-контактный разъём DVI-I; подключение для вывода изображения осциллографа на внешний монитор или проектор.
- VGA
- Разъём DB-15 (гнездо); подключение для вывода изображения осциллографа на внешний монитор или проектор.
- Разъём DisplayPort
Сигнал компенсатора пробника, типичный.
Подключение:
-
- Разъёмы расположены в правом нижнем углу передней панели прибора.
Амплитуда:
-
- 0–2,5 В
Частота:
-
- 1 кГц
Сопротивление источника:
-
- 1 kΩ
Источник питания
-
- Мощность
- Потребляемая мощность
- Максимум 500 Вт
Напряжение питания
-
- 100–240 В ±10% при частоте 50–60 Гц
- 115 В ±10% при частоте 400 Гц

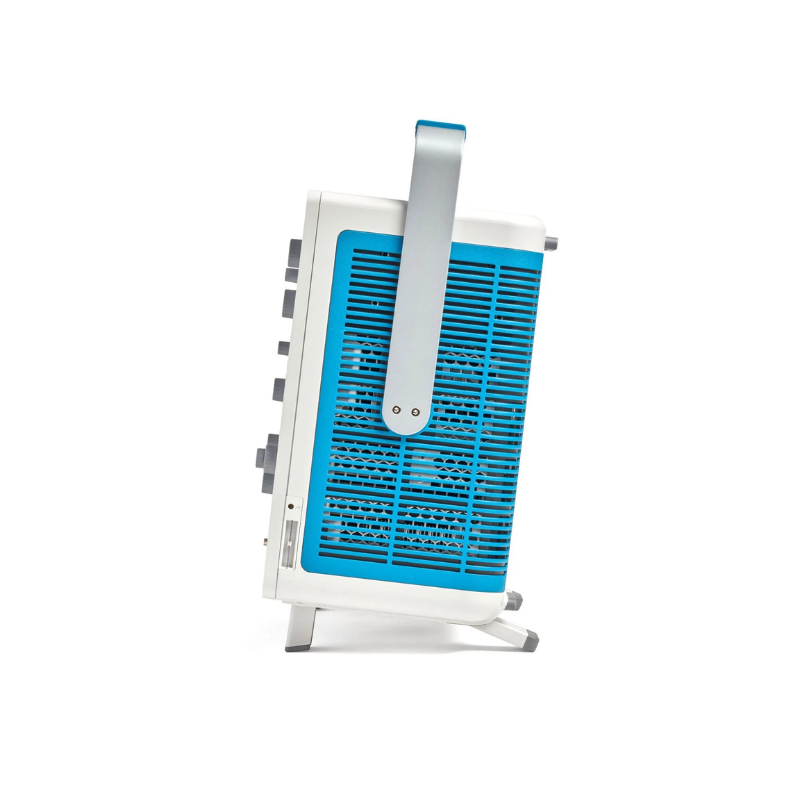

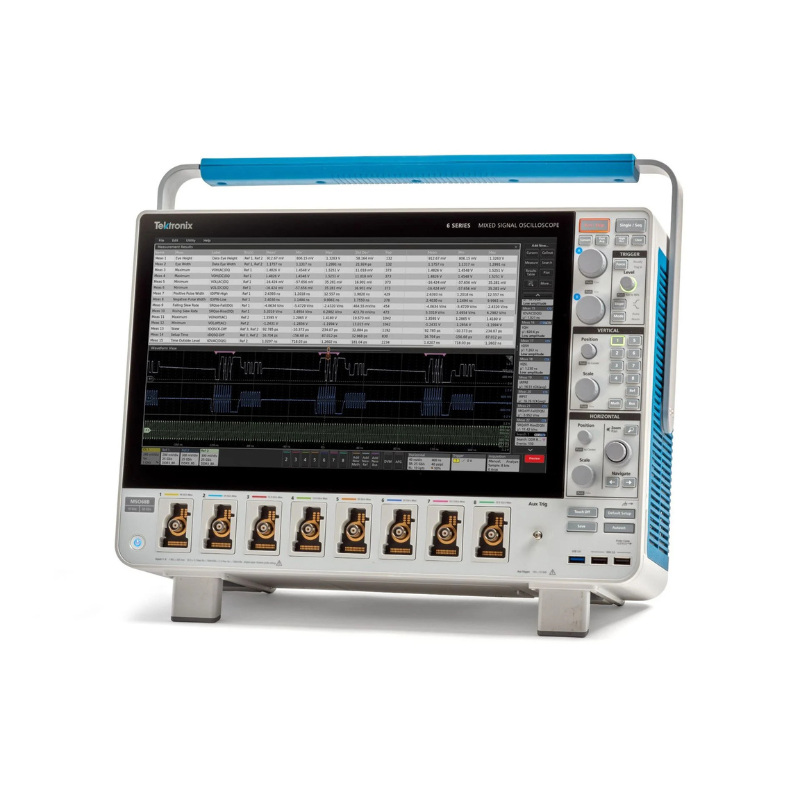

Физические характеристики
Размеры
-
- Высота: 309 мм (12,2 дюйма), ножки сложены, ручка откинута назад
- Высота: 371 мм (14,6 дюйма), ножки сложены, ручка поднята
- Ширина: 454 мм (17,9 дюйма) от ступицы ручки до ступицы ручки
- Глубина: 205 мм (8,0 дюйма) от задней стороны ножек до передней части ручек, ручка поднята
- Глубина: 297,2 мм (11,7 дюйма), ножки сложены, ручка откинута назад
Вес
-
- < 13,52 кг (29,8 фунта)
