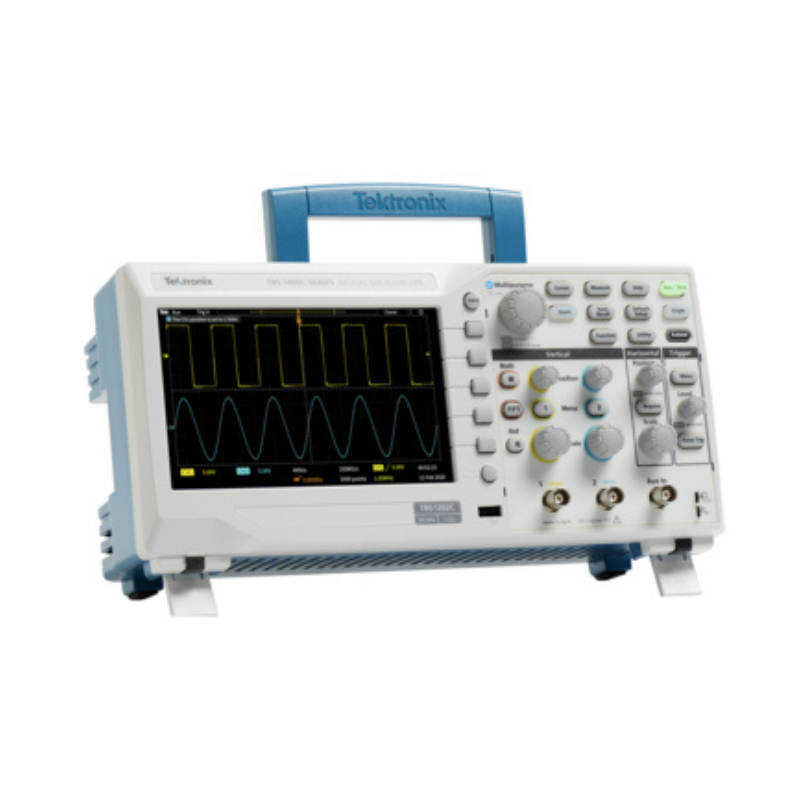

Tektronix TBS1102C Цифровой запоминающий осциллограф: 100 МГц, 2 канала
Цифровой запоминающий осциллограф серии TBS1102C отличается доступной производительностью и компактным корпусом. Прибор оснащен 7-дюймовым цветным WVGA-дисплеем с частотой дискретизации 1 Гвыб/с, полосой пропускания 100 МГц с двумя каналами и пятилетней гарантией.
Описание
маркер
Основные характеристики
- Модели с полосой пропускания 200 МГц, 100 МГц, 70 МГц и 50 МГц
- Двухканальные модели
- Частота дискретизации 1 Гвыб/с на всех каналах
- Длина записи 20 тыс. точек на всех каналах
- Расширенные функции запуска включают импульсный, рант- и линейный запуск
- Пятилетняя гарантия
Ключевые особенности
- 7-дюймовый цветной WVGA-дисплей с 15 горизонтальными делениями, отображающий на 50% больше сигнала
- 32 автоматических измерения
- Двухоконный БПФ с одновременным отображением во временной и частотной областях
- Частотомер запуска
- Возможность панорамирования и масштабирования
- Многоязычный пользовательский интерфейс с поддержкой 10 языков в пользовательском интерфейсе и накладке на передней панели
- Компактные размеры и небольшой вес
- Безвентиляторная конструкция обеспечивает низкий уровень шума
Подключение
- Хост-порт USB 2.0 на передней панели для быстрого и удобного сохранения данных.

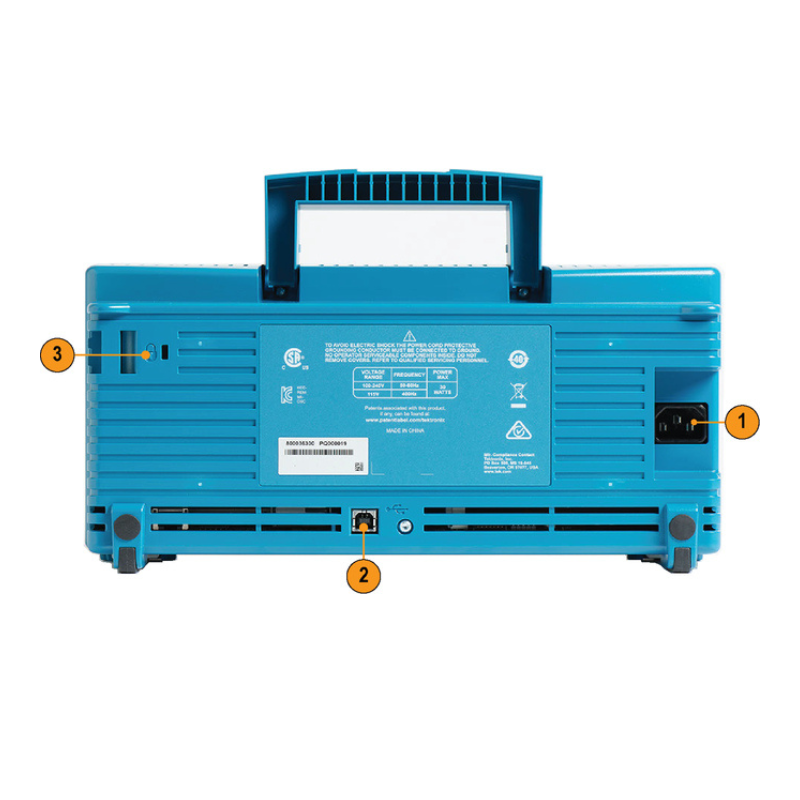

- Порт USB 2.0 на задней панели для подключения к ПК и удаленного управления прибором
Технические характеристики
Обзор модели
| Parameters | TBS1052C | TBS1052C-EDU | TBS1072C | TBS1102C | TBS1202C |
|---|---|---|---|---|---|
| Bandwidth | 50 MHz | 50 MHz | 70 MHz | 100 MHz | 200 MHz |
| Channels | 2 | 2 | 2 | 2 | 2 |
| Sample Rate | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| Record Length | 20 K points | 20 K points | 20 K points | 20 K points | 20 K points |
Вертикальная система - аналоговые каналы
- Вертикальное разрешение: 8 бит
- Диапазон входной чувствительности: От 1 мВ/дел до 10 В/дел макс. в последовательности 1-2-5 с коэффициентом ослабления датчика 1X
- Точность усиления постоянного тока: Шаг усиления ±3,0%, снижение номинала на 0,1%/°C при температуре выше 30 °C
- Максимальное входное напряжение: 300 Вср.кв., категория установки II; Снижение частоты выше 4 МГц на 20 дБ на декаду до 200 МГц
- Диапазон смещения:
- 1 мВ/дел – 50 мВ/дел: ± 1 В
- 100 мВ/дел – 500 мВ/дел: ± 10 В
- 1 В/дел – 5 В/дел: ± 100 В
- Ограничение полосы пропускания: 20 МГц (тип.)
- Входная связь: Постоянный ток, переменный ток
- Входное сопротивление: 1 МОм ±2% параллельно с ёмкостью 14 пФ ± 2 пФ
- Вертикальное масштабирование: Вертикальное растяжение или сжатие текущего или остановленного сигнала
- Режимы сбора данных
- Выборка: Сбор данных выборки
- Пиковый детектор: Захватывает глитчи длительностью до 4 нс на всех скоростях развёртки.
- Усреднение: В усреднение включается от 2 до 256 сигналов.
- Высокое разрешение: Усредняет несколько выборок одного интервала сбора данных в одну точку сигнала.
- Прокрутка: Прокручивает сигналы справа налево по экрану со скоростью развертки не более 40 мс/дел.
Горизонтальная система — аналоговые каналы
- Точность временной развертки: ±25 x 10-6 на любом интервале >1 мс
- Диапазон временной развертки: От 2 нс/дел до 100 с/дел в последовательности 1-2-4
- Горизонтальное масштабирование: Горизонтальное расширение или сжатие текущего или остановленного сигнала
- Диапазон коррекции перекоса: ±100 нс
Источник питания
- Источник питания: 100–240 В переменного тока (среднеквадратичное значение) ±10%
- Частота источника питания:
- 45–65 Гц (100–240 В)
- 360–440 Гц (100–132 В)
- Потребляемая мощность: 30 Вт (максимум)
